12款福克斯更换17款全新扶手箱中控全套

    看腻了飞航手刹扶手箱，换点新鲜的，更换17扶手配件太多了，要完美，中控中间这一块配件几乎都换光了，难点在于空调插头改线，12的线序定义与17完全不一样，几十根线要重新排序修改，说换了有何好处，一是新鲜感，二是觉得17的扶手箱做的更加人性化，包括前部有小的储物盒，有单独的USB，扶手可伸缩，扶手后部储物盒内有点烟器与原装位SYNC3小模块安装位，也有无钥匙感应区，包括很多人喜欢的可调式杯托架，重要的是，17的塑料件做工个人感觉又上升了一次工艺水平，不再是12一眼看上去普通塑料质感

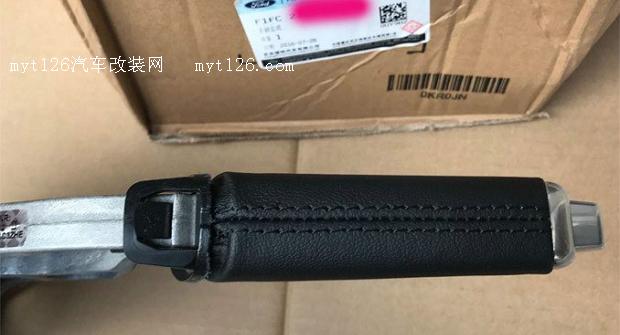

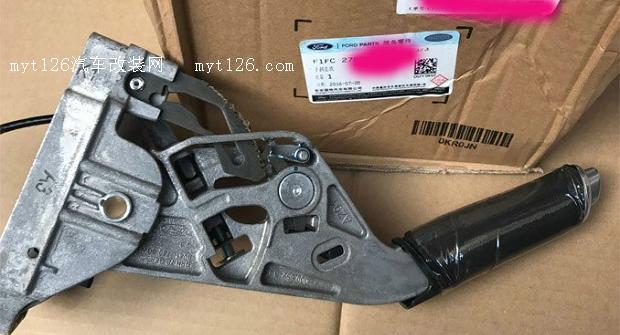

    大致说下配件：扶手箱主体，后盖板，中间杯托架，前部排挡防尘罩、镀络盖板圈，排挡左右饰板，饰板左右盖，后储物盒，中控两侧下方塑料饰板，螺丝卡扣盖板，17高配真皮手刹总成，自动档双离合手刹防尘罩与刻度盖板总成，17空调开关总成，USB线一根，17扶手线束总成一组，滑动扶手上盖，无钥匙接收器固定卡扣，启停开关，17DM8中控面板，面板下盖、后储物盒等
困难的东西来了：
    空调总成，虽插头一样，但是，线序完全不一样，索性做了个转接线，用于测试，测试ok后，则将原车线序改掉：
    最新进展：
    空调已改改好线序，改好线，等几个小配件全了即可进行安装. 12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网安装完成图

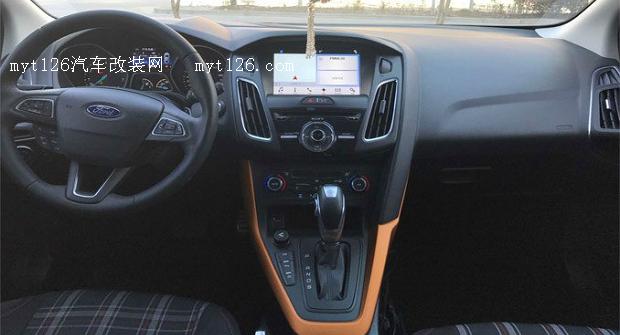

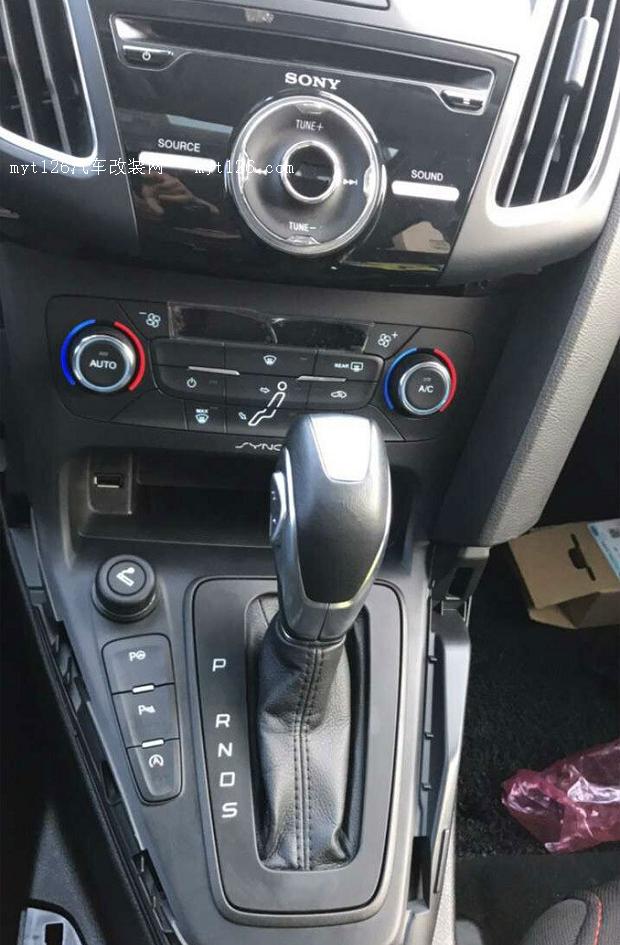

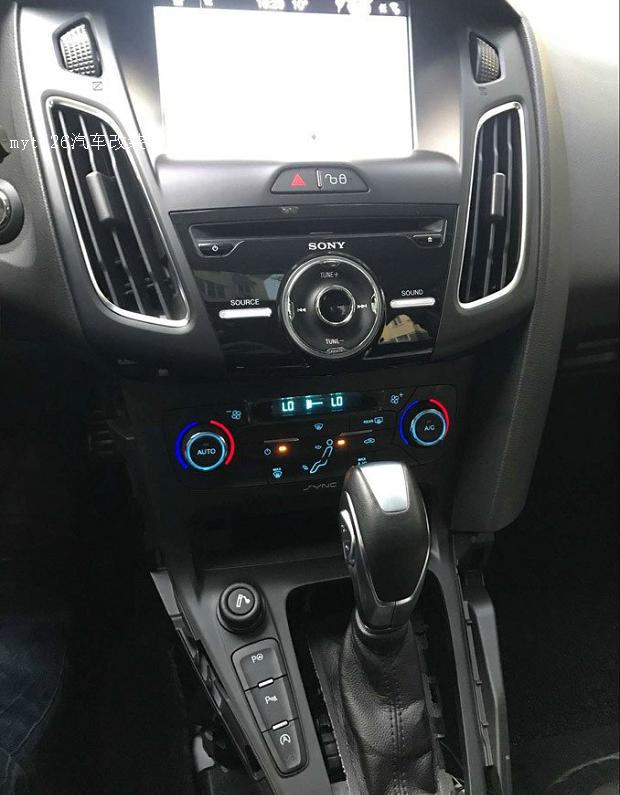

安装完成图

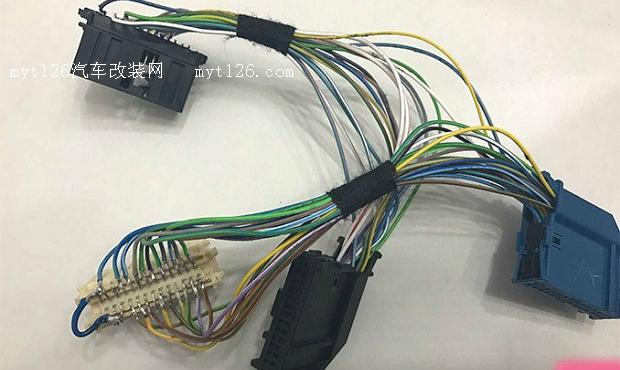

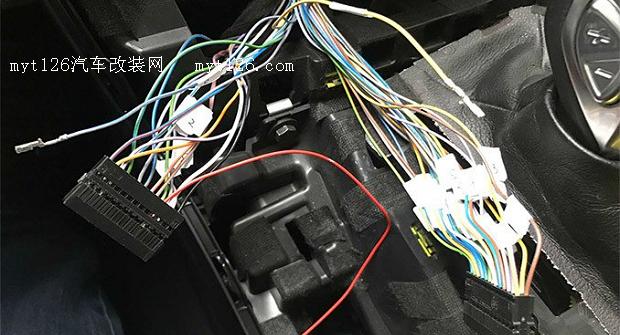

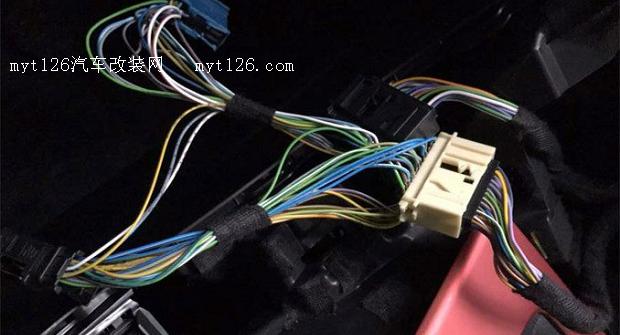

改的转接线，用于测试，测试ok拆除，改原车线序，为了这一个小小的转接线成品，花费了不少时间与精力，查看线路图对线，记录，标识，再做成这个转接线成品，福特你真狠，小改款空调线序都完全改了，插头却一样
12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网改好的测试转接线安装上车，测试空调成功

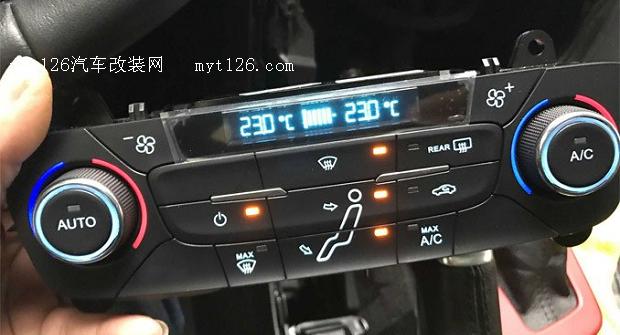

17空调总成改线测试成功

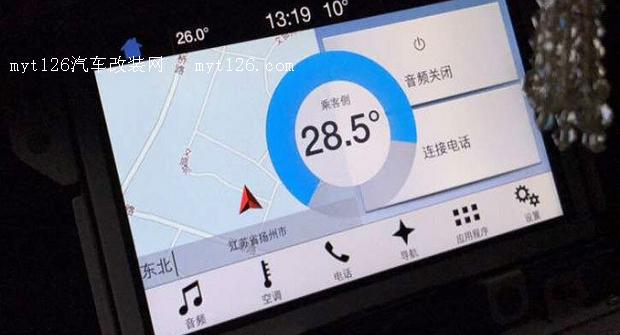

到了15后，不再有单独的后档、电加热后视镜按纽，按纽已集成在空调面板中，测试ok

-------分页-------

12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网使用改好的转接线测试功能成功，现在拆下转接线，修改原车插头线束

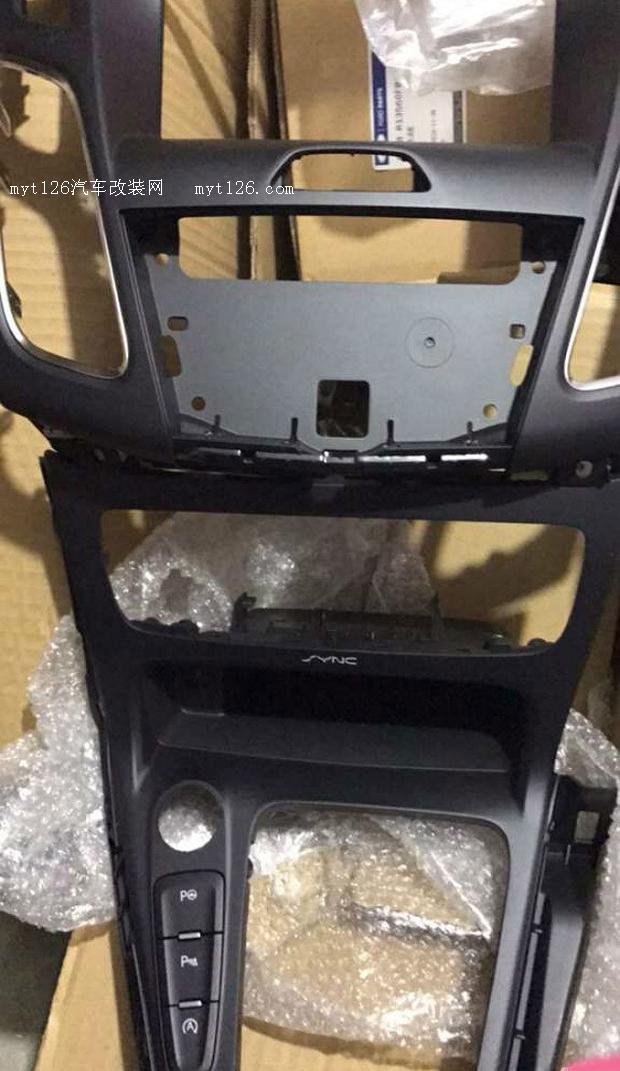

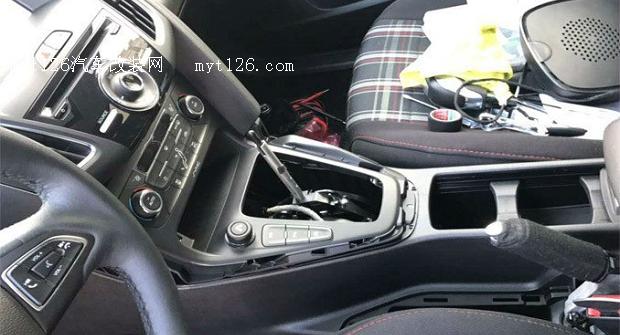

部分配件装配中

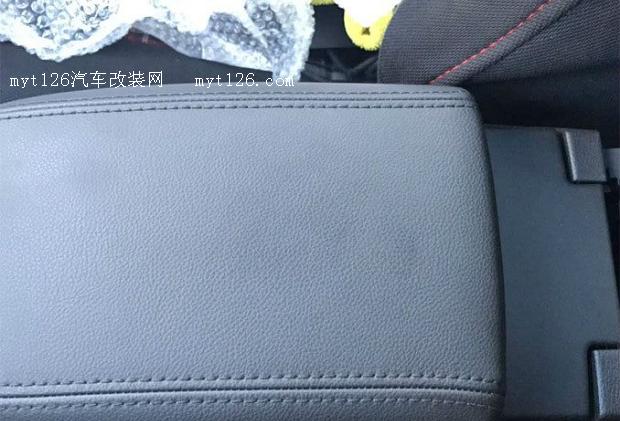

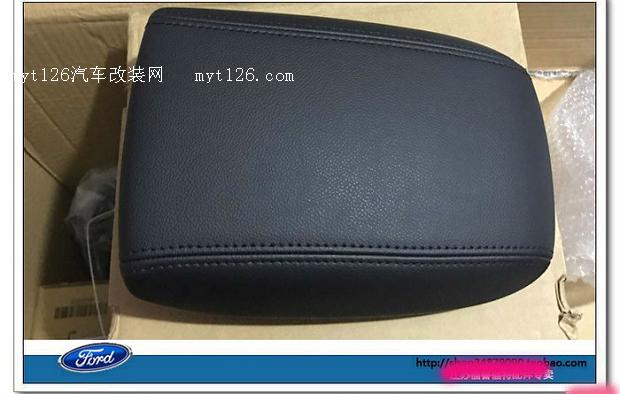

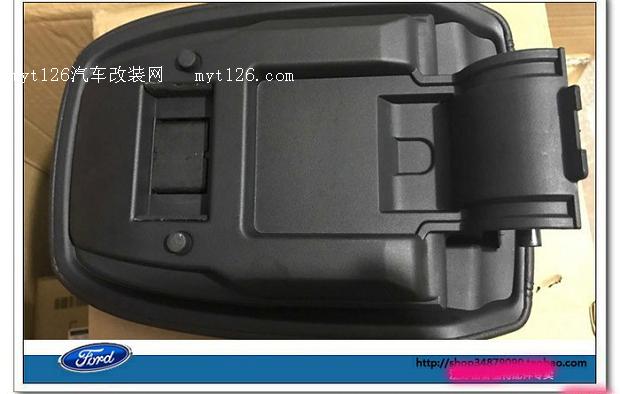

高配带伸缩扶手

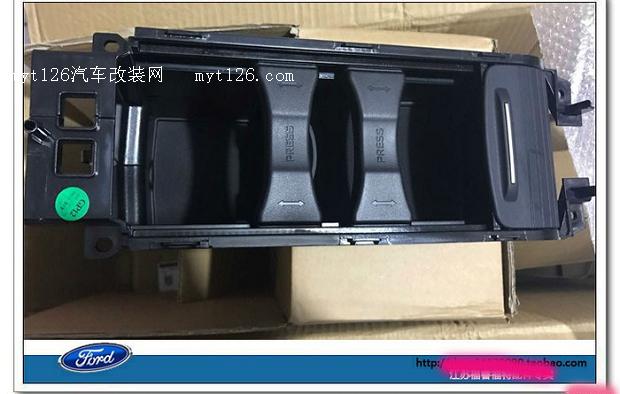

高配杯托架

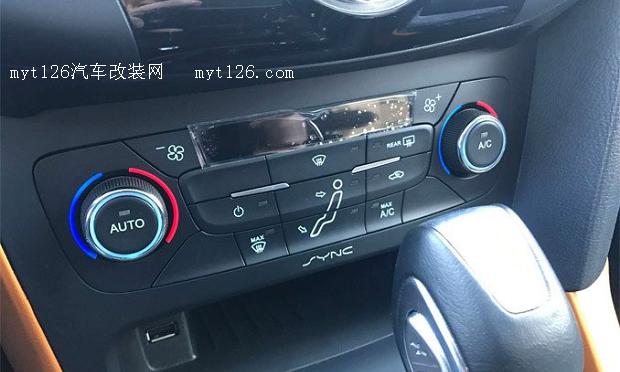

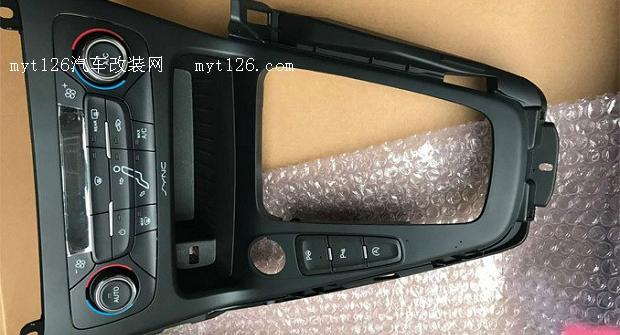

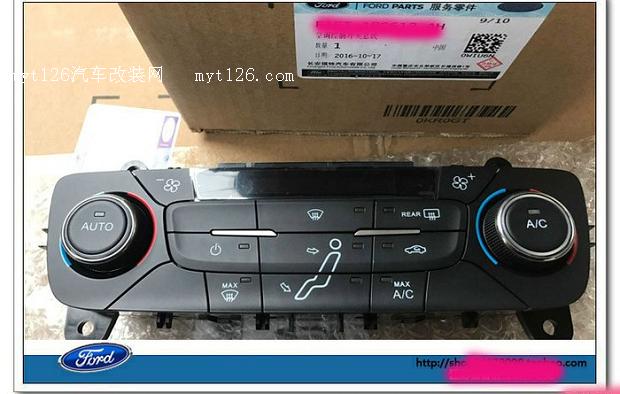

17自动空调开关总成

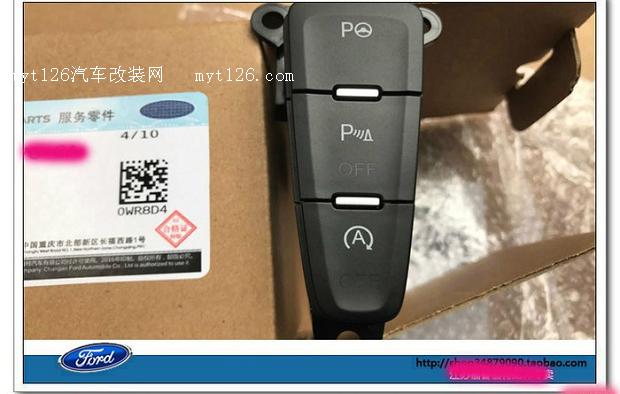

高配开关，之后功能慢慢再弄，启停12的是没戏了
12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网

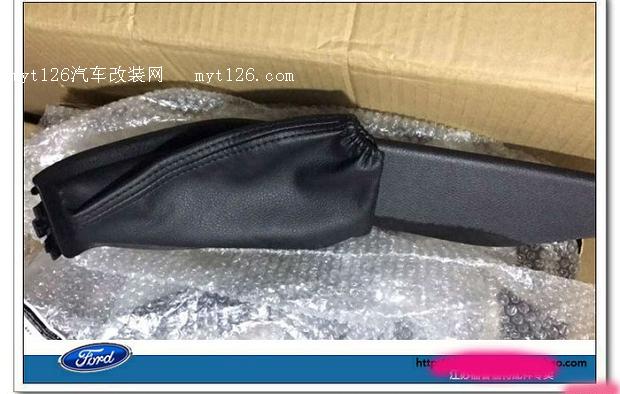

手刹防尘罩
17空调中部出风口

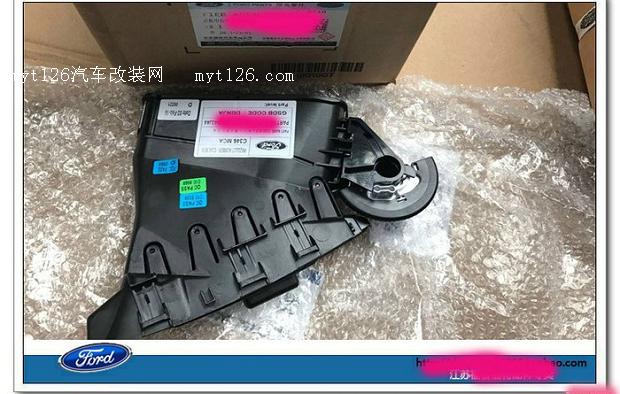

塑料架子拼起来
-------分页-------

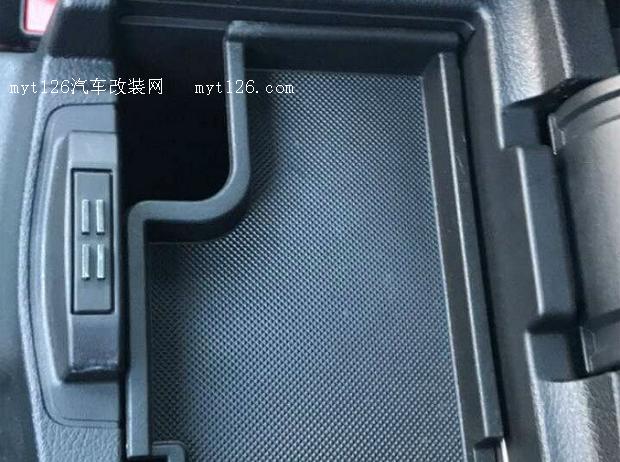

储物盒内上盖

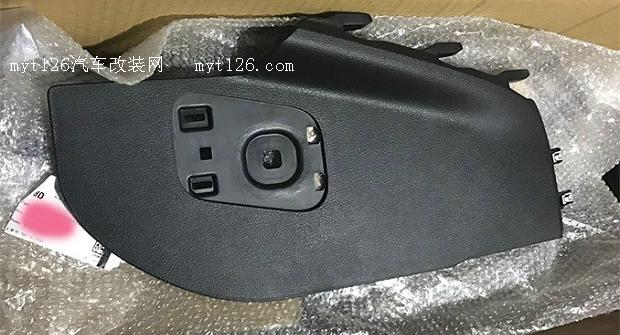

左侧饰板
右侧饰板

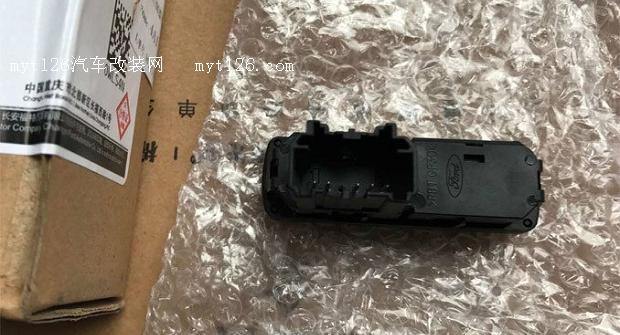

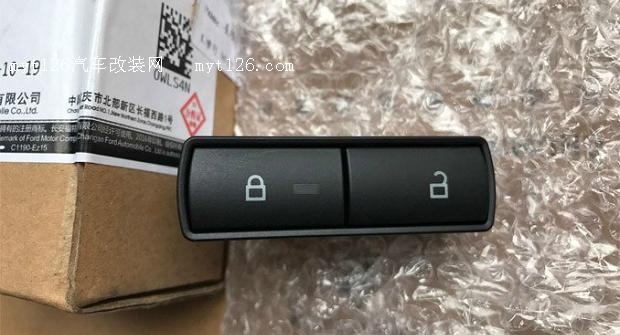

后部落锁开关

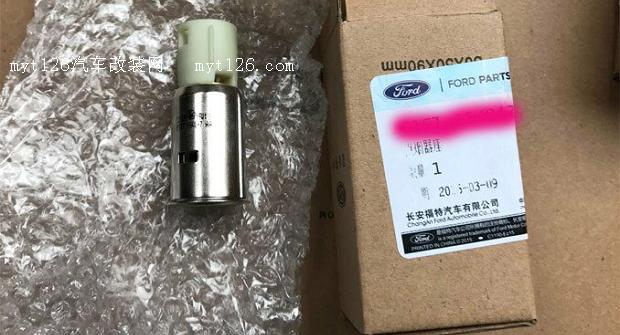

点烟器座换成新零件号的

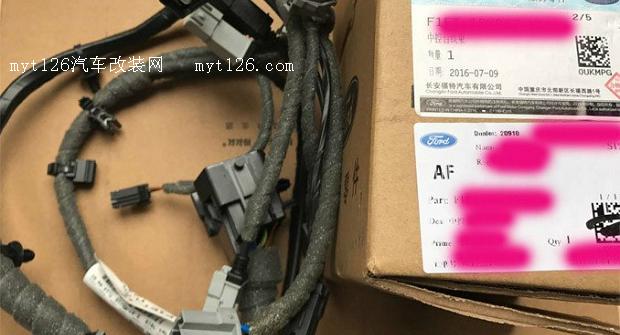

扶手箱高配线束总成

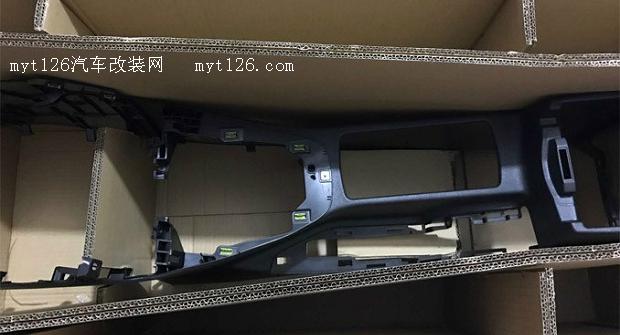

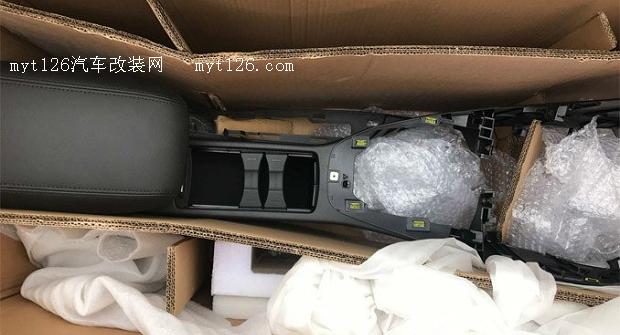

12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网扶手箱框架总成

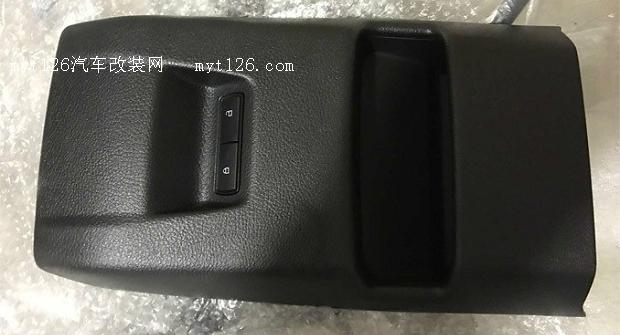

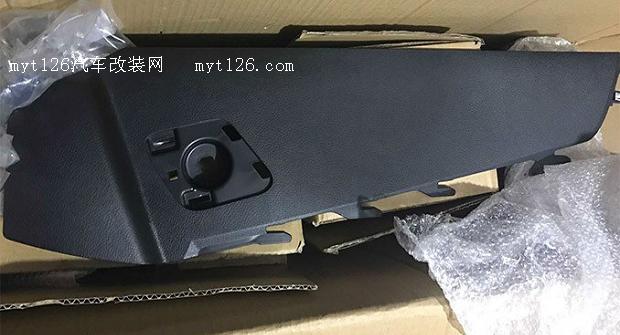

后部饰板加开关

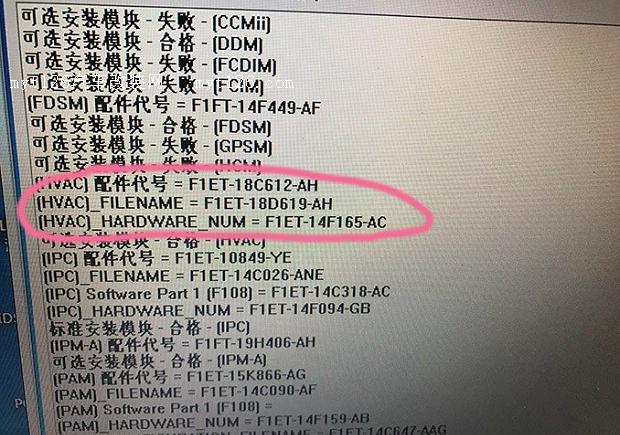

新的17空调总成更换完毕，IDS零件号即可看到F1开头的新零件号，目标，能改成F1的号之后全部改掉
-------分页-------

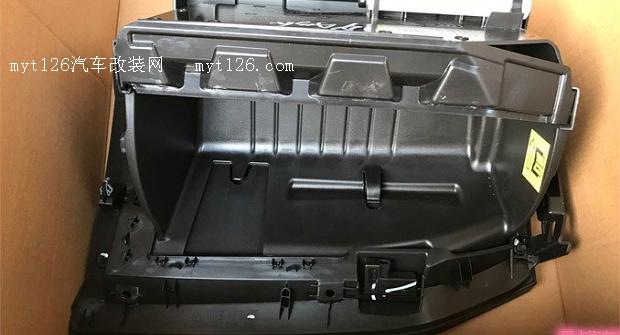

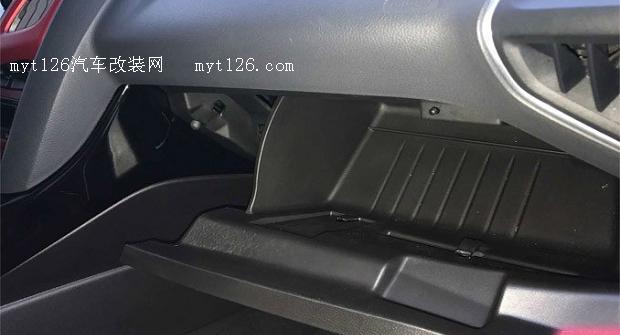

等待配件之余，发个之前更换的15手套箱
12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网等待配件之余，发个之前更换的15手套箱

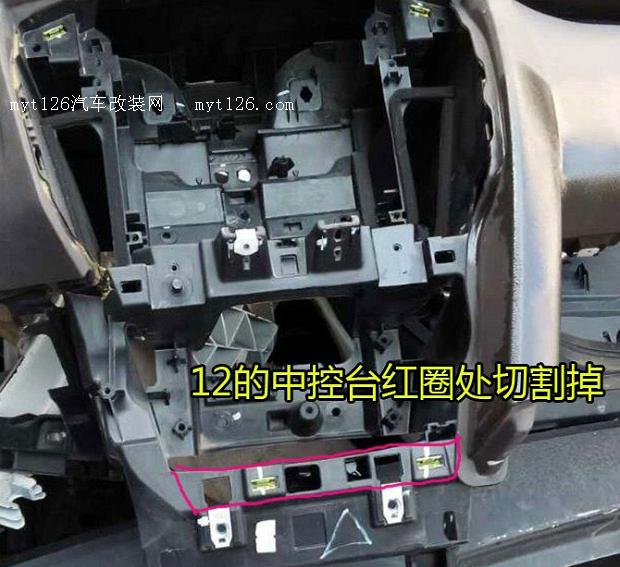

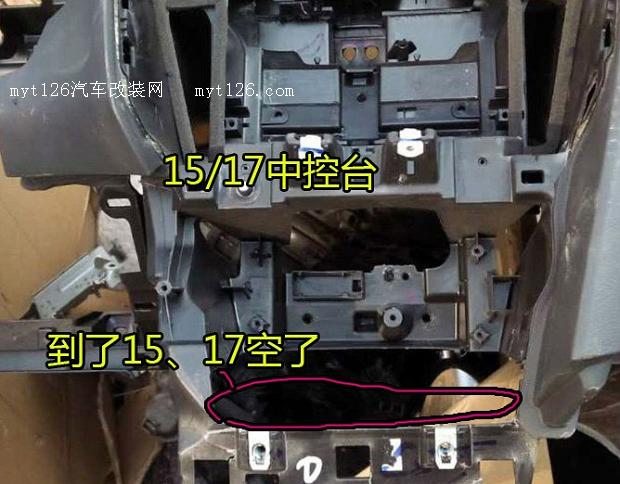

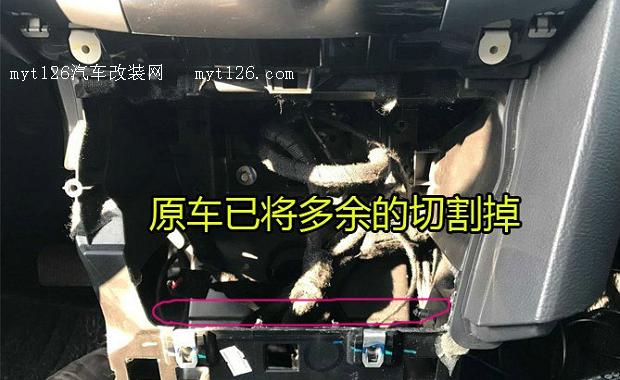

安装前，中控台画红圈处切割掉
参考15、17的位置
12的中控台空调开关下方多出的塑料件切割掉
切割后，安装中控扶手面板测试，完全ok

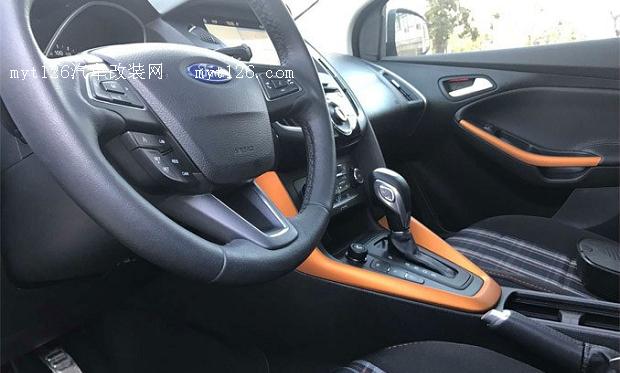

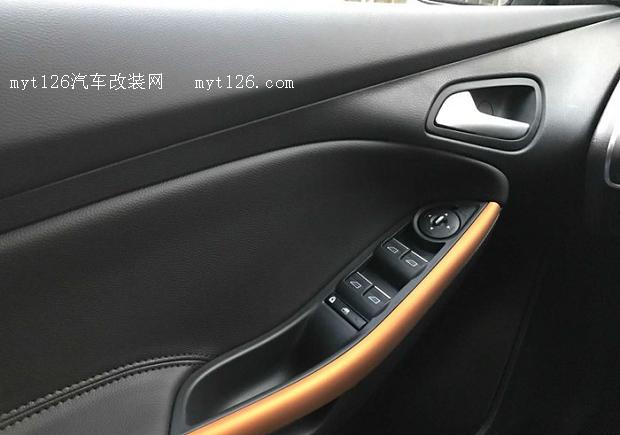

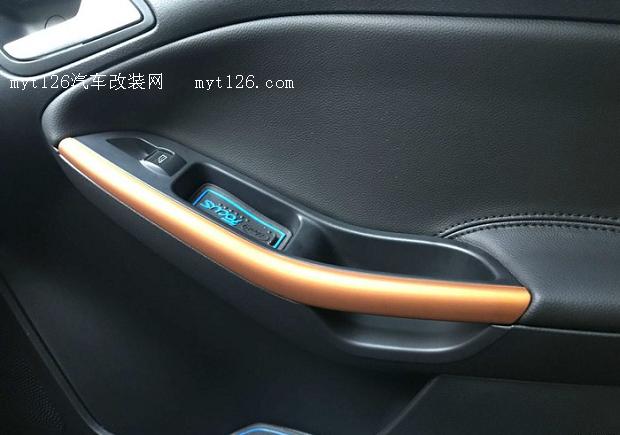

12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网排挡饰板选的是15-17亚光橙，所以门板饰板一并做了更换

-------分页-------

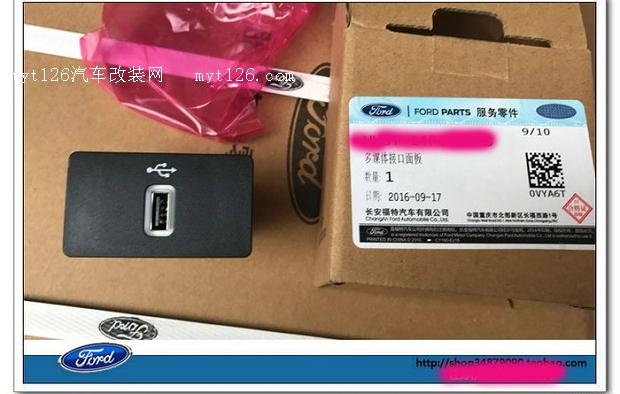

SYNC3的USB多媒体模块盒换成15的单口，引一根USB至排挡前段

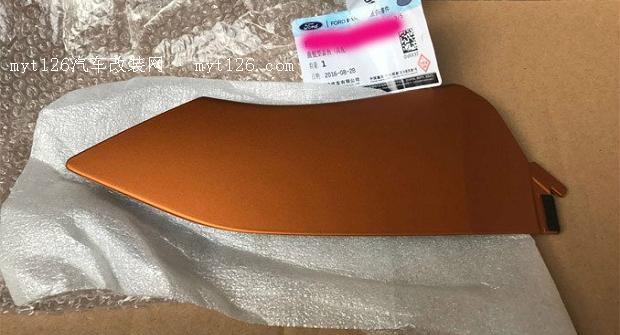

亚光橙排挡右侧饰板

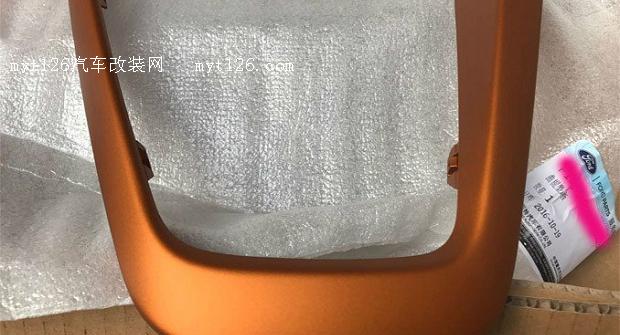

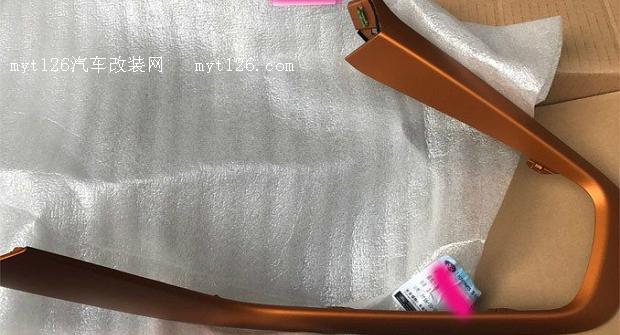

亚光橙排挡排挡饰板
12款福克斯更换17款全新扶手箱中控全套 myt126汽车改装网

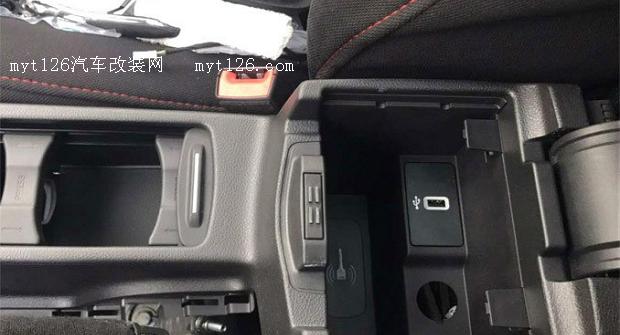

安装好的扶手箱

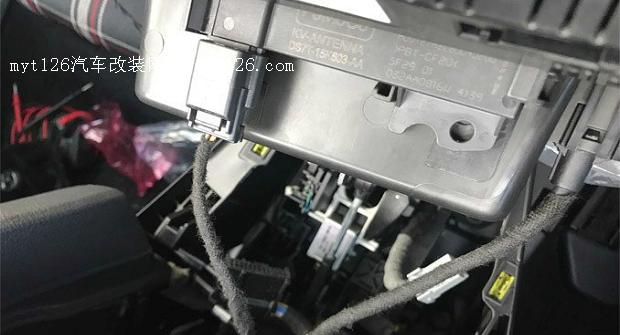

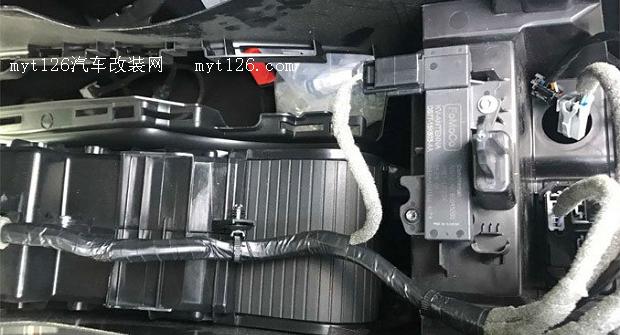

安装扶手箱后部无钥匙天线
安装扶手箱线束
安装到位

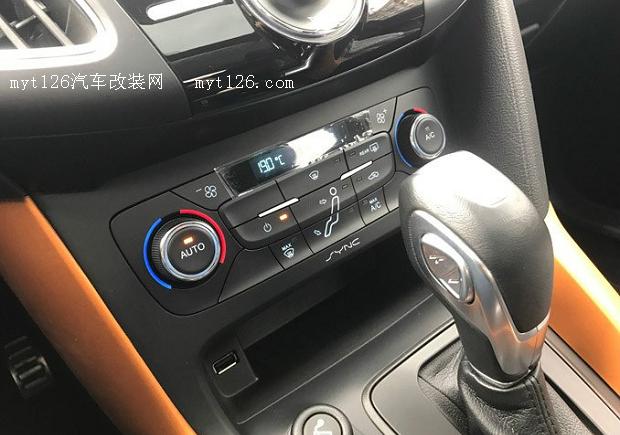

安装空调排挡盖与周边配件

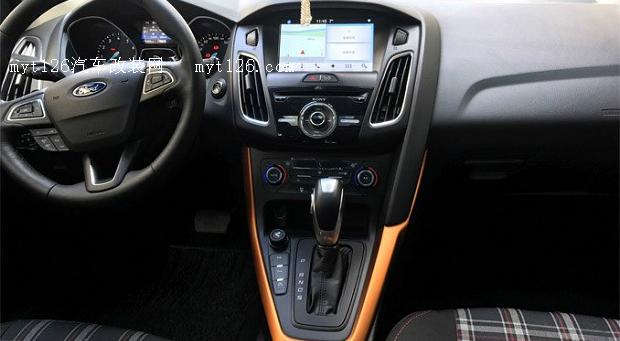

已安装好
-------分页-------

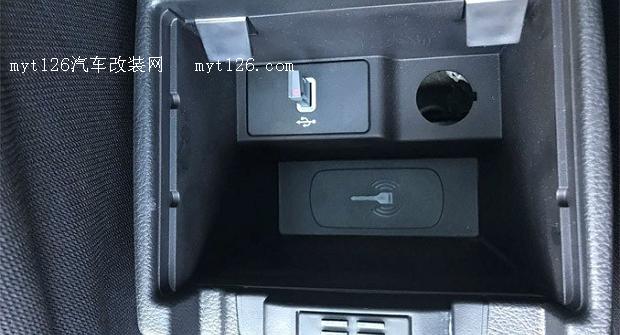

安装SYNC3多媒体盒与点烟器
