7寸移 动笔记本！奥拓改装Win7车载电脑
在2010年底网购了零散配件，今年一月份主要配件都到了，就自己组装了一台，其实只要稍微有点电脑知识，胆大心细，改装没什么难度。主机硬件配置差不多是那时最好的吧，顺便列出购买的硬件清单：
-----主机配件-----
主板：Intel原装 D525MW。原装=稳定，无需风扇，1.8G主频双核四线程，满载功耗仅39W。
内存：南亚易胜 DDR3 1333 2G。很少听说这个牌子？苹果电脑用的就是这个内存，兼容好。
硬盘：Intel原装 40G SSD硬盘。固态硬盘抗震，速度快，显示器亮至完全进入WIN7仅用不到20秒。
机箱：天航通全铝套装，带最贵的ITPS电源。（我换过一次电源，之前的电源带不动D525MW）。
显示器：OP的OA70B，7寸LED液晶，800*480分辨率。造型美观，显示效果清晰细腻，带倒车。
功放板：也是OP的。功放芯片为TDA7854，比盛传的TDA7850功率低一点，但是功耗也更低。
蓝牙模块：魅格PB01蓝牙适配器，可以同时稳定连接10个蓝牙设备。
无线网卡：TP-LINK TL-WN722N高增益usb网卡，带天线，信 号超强。
------线缆/开关------
电脑主机电源线：天航通全铜4米阻燃线，1根。
显示器电源线：1.5平方彩色双层阻燃线，2米，2根。
显示器触摸屏USB控制线：胜为USB打印连接线1.8米，1根。
显示器信 号线：胜为双磁环逐行扫描VGA线1.8米，1根。
保险丝：日本太平洋5A、20A等规格的保险片若干，带保险片插座。
RCA音频线：秋叶原1.8米纯铜线，2根。
USB延长线：秋叶原1.8米，2根。
ACC线金属开关：天航通自锁式LED按钮，1个。
------改装功放板用到的-----
超频三mini风扇调速器，1个。
所有材料的费用（不带运费）大约3100大米。
新拓拓改装7寸屏幕的难点在于，原车中控内部只预留了安装单锭主机的位置，而7寸屏是双锭主机的标配，如果硬是要把该屏幕嵌进去，需要对中控面板内部的横梁做切割。如果心疼的话，可以看看就算了。
从今年2月正式使用到现在，已经正常运行了3个多月，但原来屏幕上贴的垃圾贴膜已经很花了。
今天有空，拆出来并重新贴膜，于是有了这篇作业，注意，这不是最终的效果，因为面板今后可以贴点装饰美化滴。
更新“自制面板框”，暂时没有找到可以制作装饰面板的材料和喷漆，只好先剪几段黑色的热缩管代替，远看像磨砂的喔（屏幕中播放的是1080P的高清三星试机短片）。
----------------以下文字属于自问自答，高手请无视--------------------
1.有些朋友可能想知道，改装这种车载电脑会不会很费油，其实车载电脑功耗还是比较低的：主机满载39W，显示器26W，固态硬盘+内存+无线网卡+蓝牙+其他外设总共不会超过20W，算起来80多W，比开一对大灯（55W+55W=110W）功耗还低。。我试过先不点火，光用电瓶的电看半个小时以上的在线电影，之后车辆还能轻松启动。
2.年检问题。由于所有安装都是插接式的，如果有需要，20分钟内就可以完全恢复原车外观。
3.自燃可能性问题。几乎所有电源电路都加上了合适的保险丝，电源控制开关均有继电器确保拔 出钥匙后30秒内完全切断车载电脑相关电源，而且主要线路都采用了抗燃线材，可以不用太担心。
4.在汽车没有点火之前，已经开启车载电脑并看电影、听音乐。过一段时间后再发动汽车，电脑会不会断电关闭，或者正在听的音乐会不会像原车CD一样断一阵？不会，车载电脑的ITPS电源是宽幅电压启动的，即使电瓶电瓶电压降到10V以下，电脑都不会切断电源，音乐自然也不会有静音一下子的感觉，如果车子在行驶中途熄火了，在10秒内重新发动，电脑都不会重启，音乐也不会间断。
5.导航软件问题。车载电脑很重要的一个用途就是大屏幕导航，目前PC版最好的导航应该是灵图和佳明了，如果需要凯立德，道道通等，可以装个WINCE6的模拟器，然后把这些CE版的导航装上，如果是安卓控，可以装个安卓的模拟器。。
6.车载电脑会经常死机么？死机了怎么办？一般不会死机，但如果安装了容易崩溃的软件，电脑中毒，或者购买的硬件兼容性不高就会出现死机。如果安装了ACC自锁式开关，就能通过ITPS控制电脑重启，不要就得伸手到机箱去摁电源开关。当然最直接的办法就是，拔 出车钥匙，让ITPS等30秒切断电源。
7.我想再加装一个倒车摄像头，很难么？不难，只需购买摄像头和线材并接上显示屏（屏幕背面带有倒车电源接口和莲花头AV视频输入接口）。通过倒车灯的电线来取电即可。一旦拨到倒车挡，屏幕立即自动切换到摄像头所显示的内容。
8.我想在车上看电影，效果如何，支持1080P高清影片么？首先，在这么小的屏幕下放1080p是种浪费，而且Intel D525MW 集成的GMA3150显卡，不支持H.264硬件加速，故在大屏幕下放1080p会有掉帧现象。但我经过实验，在车载显示屏的800*480分辨率下，播放一个11G大小的最终幻想VII(1080P)非常流畅。同时，我将声卡设置为四声道环绕输出模式，除了没有低音炮，低音效果差外，没想到使用原车喇叭也能带来一种Tiny家庭影院的环绕音效。
9.等想到了再说。。。
------------------------------------------------------
以下是简单的作业内容。。。
由于机箱已经丢到副驾驶座位下了（尺寸刚刚好，完美嵌入副驾驶座位下的那个“坑”），主机DIY部分我就不再细说。
先附上改装需要用到的工具：
下面简单说一下显示器等部分吧。
我不是安卓控，所以车载电脑计划定位在windows和ios两大系统和硬件之间，不过ipad实在太大，放在拓拓上很占地方，所以最终锁定在windows，而且windows7支持屏幕手势（需要显示屏和驱动支持），用惯了ios划指操作的人适应起来表示没有多大压力。
这款车载液晶显示器的面板上没有任何按键，窄边，看起来非常清爽，自带的遥控器可以对其显示功能进行调节（触摸屏还支持Win7手势喔）。
自改功放，这是我觉得DIY最满意的地方，给原来的功放板加装带风扇内存散热片（九州风神），风扇调速器（超频三，降低风速减 少噪音），日本原装莲花头母座（四声道输入），雨燕无损转接线（直接插 入原车CD公 头即可）。
该功放板牛B之处在于，自带滤波和稳压电源，对功放芯片来说可以获 得相对稳定的电流，而且电源带有延时继电器，可以在ACC接通时通电，在ACC断电后延时30秒自动切断所有电源。
Win7的特色就是自带一个非常强大的Media Center，我也是看中这点才选用了Win7，并购买了原装惠普的MCE遥控器，可以说这是一个精简版的键盘+鼠标，使用起来非常方便。
Nokia LD-3W蓝牙GPS模块+TP-LINK无线的网卡，蓝牙模块我之前在ipad上导航用的，现在用在车上了，蓝牙的丢在哪都行。
无线网卡就爽了，有天翼WLAN信 号就可以3G上网，或者停车在家附近，麦当劳，星巴克享受无线上网乐趣。
秋叶原的莲花音频线，很粗，保真性不错。

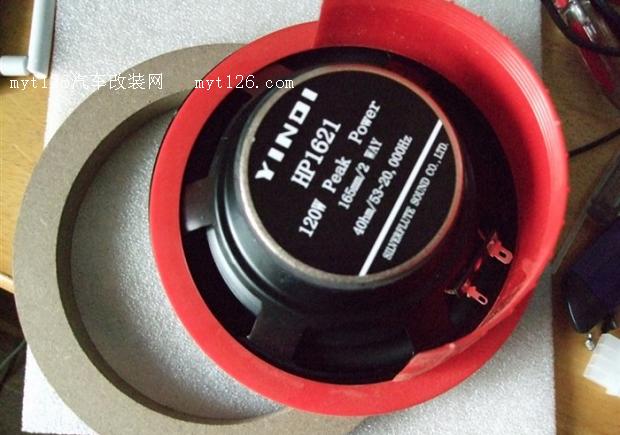

银笛喇叭，一直没时间装，先放一放了。
车载电脑的电源我直接取自电瓶，电源线也是天*通的，很粗很硬，抗高温和防火性也一级棒。
电源线走线1：
电源线走线2：
电源线走线3，从车门部分一个胶垫穿入（电源线如何从车体外穿入车内这个问题，我考虑了很久，毕竟不是专业人士，对车子结构不是很熟悉，最后花了1个小时找到了这个入口）：
电源走线4：从这里穿入电源线，直接进入车内，可惜图上没有画标记，感兴趣可以看看。

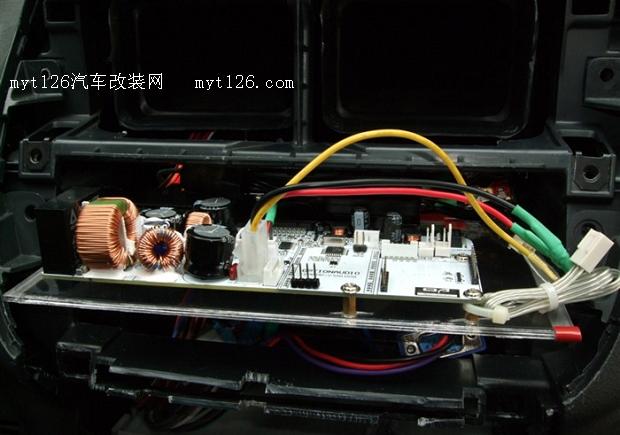

线布好后，开始安装功放板，注意看看功放板下的中梁，已经被我用刀子加工过了，以便嵌入显示器：
来张全图，面板中梁被切掉的部分，我花了2天时间才弄好的，毕竟手上只有一把美工刀。因为我刻有凹槽，所以显示器放进去后非常稳固。。
保持良好习惯，所有裸 露的接头都用电工胶布包好，避免短路。德国海拉的电工胶布喔。。
给ACC取电线加上日本太平洋保险，5A即可，这根线直接连到电脑主机作为itps电源的开关控制线（该线从原车CD插头的ACC线处引出）。。。
整理一下中控台内部线束，同时把MCE红外接收器用3M胶布粘好。。。
显示器的尾线接好（没装倒车摄像头，这个功能其实很好装）。。。
显示器的12V电源取自机箱内的一个电源插口，这样显示器就可以跟随电脑启动和关闭。
看到USB上的一个小东东没？MINI版的蓝牙收发端，非常好用的东东，可连接蓝牙GPS和手机，甚至可以用车载电脑接打电话喔。
车载电源接口，自己加上了20A的太平洋保险丝，其实15A已经绰绰有余，12V*15A=180W。
杂乱无章的电脑连接线束，均从副驾驶座位侧面引出。
用扎带整理好，注意有些地板胶是带石棉瓦那种刺刺的，不小心手碰到会有长期被扎的感觉。
线束的走向，两根白色的USB延长线也是秋叶原的。
看看副驾驶座位下是啥东西？
全部接好后，先上电测试，启动正常：
测试MCE遥控器，选曲，快进快退，调节音量，静音等等功能均OK：
测试车载显示器的遥控，OK：
这是神马东西？答案是用手舒面板切出来的挡板。本打算切成连体的，结果一不小心切断了，只好将就。
用螺丝将显示器固定。把钥匙拔 出来，itps电源模块控制电脑在30秒内自动关机切断电源；再插 入钥匙，拨至ACC档，itps电源模块控制电脑延时10秒开启。
面板安装好后，测试无线上网，能搜到非常多的WIFI信 号喔，有些还是WEP加密的，一不小心就被我用BT4破解了，算了直接连我家的无线路由。
自改WIN7 MediaCenter界面，把灵图和千千静听都嵌进去了，这个界面比那些RR之类好太多。
蓝牙导航模块，开启后丢在挡风玻璃下。
测试灵图天行者9。
搜星正常得很。
打开MediaCenter的在线TV频道。
选择一部在线电影。。
非常流畅，音效也不错，毕竟是4声道环绕的设置，顺便和之前淘汰的华硕导航比比屏幕。
隐藏的自锁式电源开关，短途行车的时候把按钮弹起，就可以不必开启电脑，按钮周围的绿光LED晚上看起来很炫。
