晶锐安装手柄式定速巡航 无需拆卸方向盘

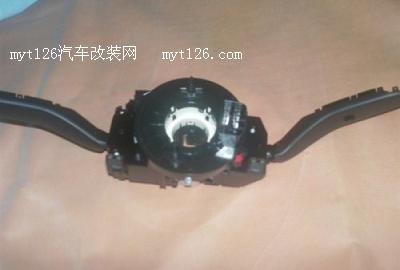

2011款1.4MT晶灵入手已经半年，对于定速巡航，自己也是再三权衡，终于按耐不住性子决心改装。对于KIKISI的“一键式”的方案和思念2000的“手柄式”方案自己一直纠结了很长一段时间，（在这里首先对这两位大侠的方案表示称赞，他们改装都是非常完美的。）到底选用谁的，后来偶然间观察原装定速巡航手柄，发现它与右侧的组合仪表，雨刷开关有相通之处，于是就有了将右侧手柄开关移到左侧充当定速巡航开关的想法，一不做二不休，马上淘到一晶友换下的多功能手柄，

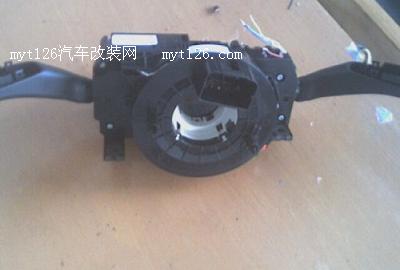

拆开瞅瞅

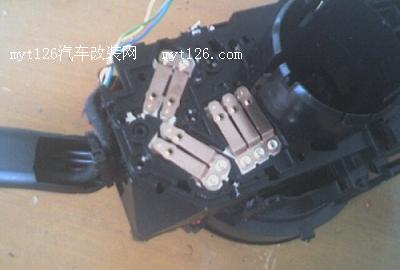

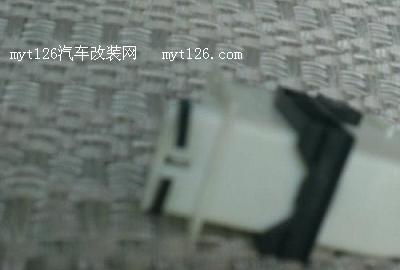

触点挺结实，大众货地道

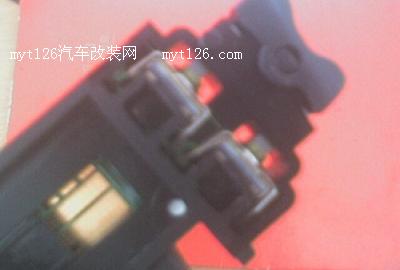

对雨刷开关来个特写

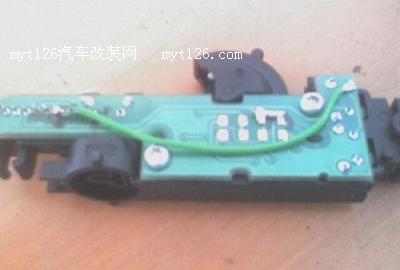

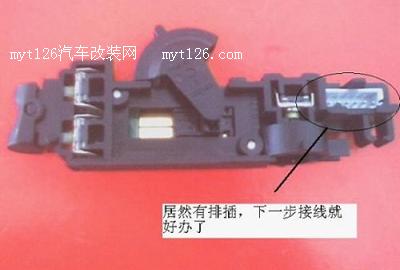

看看里面的PCB板

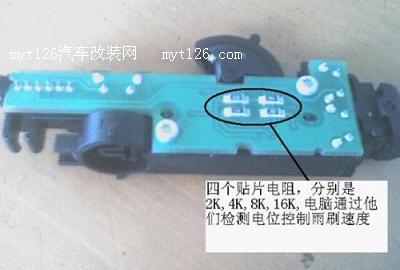

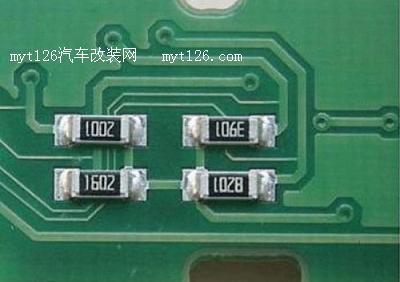

贴片电阻来个特写

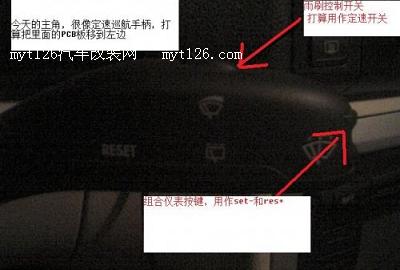

再看看组合仪表按键

雨刷控制开关

改装正式开始

一   资料准备

   先看看原装定速巡航线路图

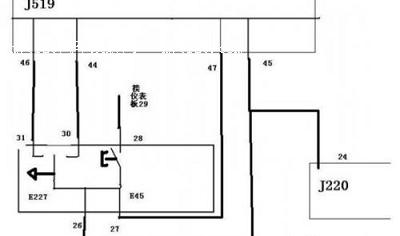

现在需要做的就是将淘来雨刷控制开关来替代上图中的E45开关，上图是自己重新画出线路图
-------分页-------

 二 材料准备

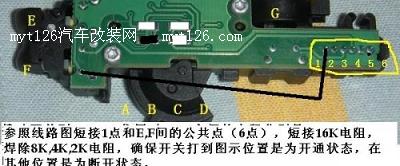

1：  参照重画的线路图，对淘来的PCB线路进行改造，首先先来研究研究此板

现在的E,F键可以用作线路图中的E227开关，用来控制速度，关键是改造雨刷速度开关

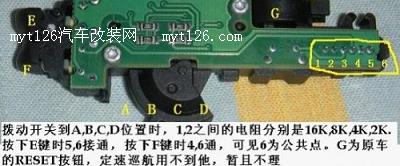

最后确定排插各个线针的作用：2为电源（线路图中的28号接组合仪表板的29），1是线路图中的26号（接J519的45和J220的24），6为线路图中的27号（接J519的47），5为线路图中的30号（接J519的44），4为线路图中的31号（接J519D的46），3不用。

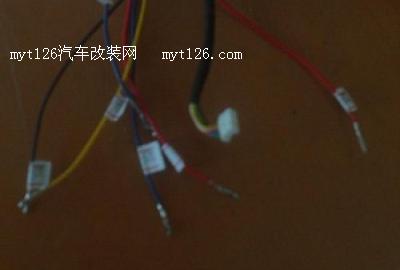

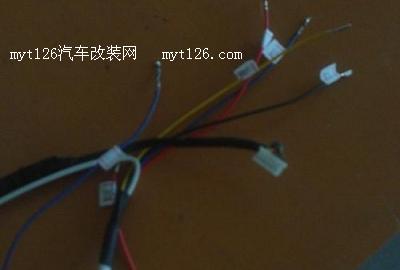

OK,线路板改造结束，再根据线路图制出线束（图中的排插为淘的多功能手柄的原装线束）

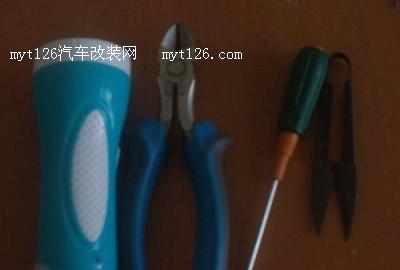

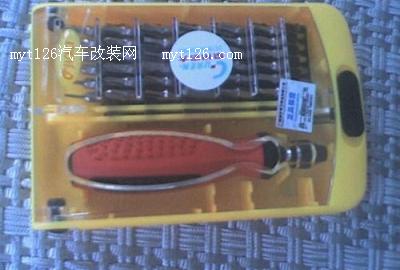

另外还可能用到的工具

三   正式安装

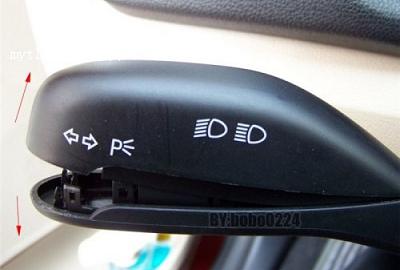

拆原车的右侧手柄前先来张图纪念一下，毕竟以后就下岗了

开拆  {借用晶友图片}

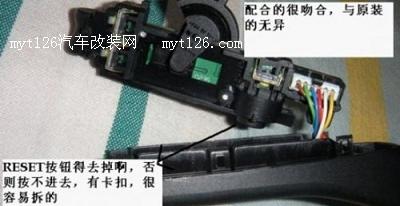

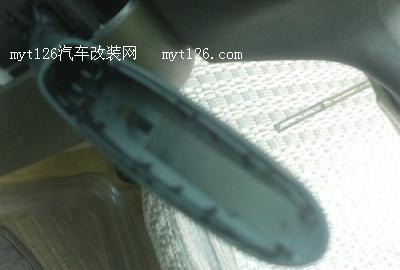

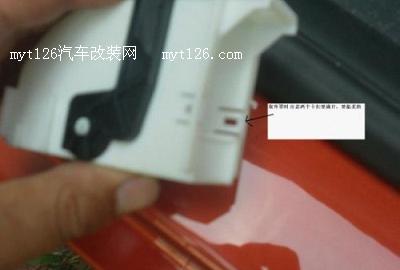

里面空空的，不过存在安装PCB板的卡扣

按上改装的PCB板

来张原图做个说明

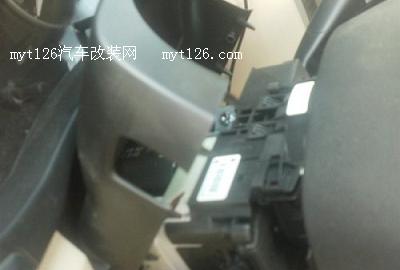

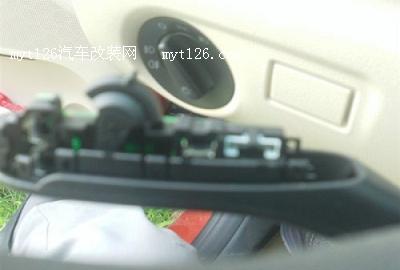

将方向盘放到最低位，拆方向柱护板罩，上盖部分直接用手揭开，很EASY,

-------分页-------

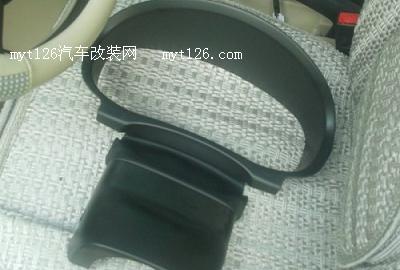

再拆掉组合仪表外框，用手拿住外框下部慢慢拽出

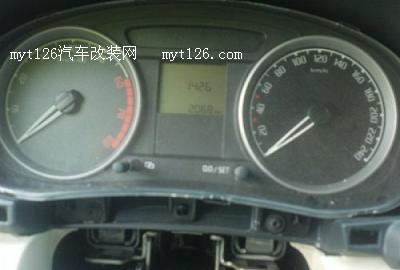

再来看看现在的仪表盘

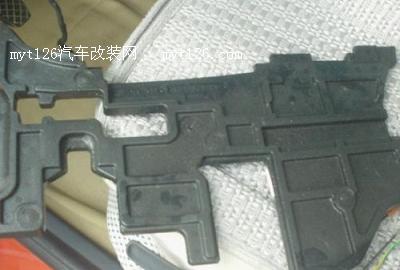

此时不急着拆仪表盘，最后再说，这一步主要是为了跑线方便。再拆保险盒下方的泡沫隔板，轻轻拽出，很脆弱的，注意啊.

探身进入驾驶室，J519进入眼前，手电派上用场了

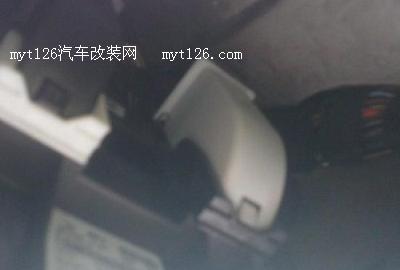

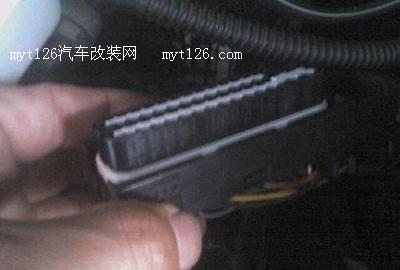

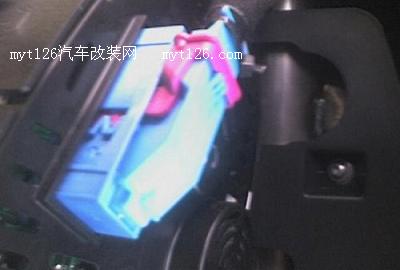

白色的为我们要拆的T73B接口，抬起锁定卡扣，剪断根部扎带，抽 出白色外罩，划开T73B接口，找到44,45,46,47位置，插 入线束。OK!

取外罩时注意2个卡扣，不要弄断

插线时，要看清标号，再就插是注意接线端子的方向，慢慢的插，插到底时会发出清脆的哔哔的卡簧声。切记。最后把T73B还原，卡子卡回原位，把接好线束的白色插座对准卡座轻 按到位，拉回限位手柄，卡住，T73B接线结束。下一步是为发动机控制模块J220模块T80接口增加24号线束模块的位置大家都知道的你，关键是穿线的孔位，MT的穿线孔在离合器支架正左方借用一下一晶友的图片吧，我拍的不清楚

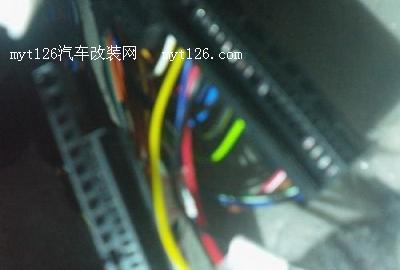

  穿过线束

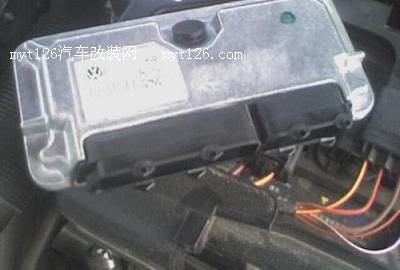

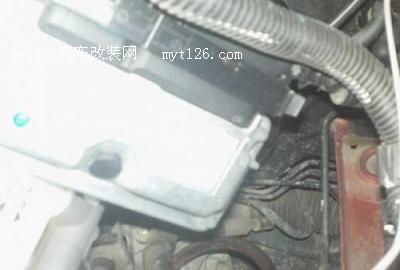

 拉动ECU模块两端的线束扣到底，线束自然脱离模块（再借用一下晶友的图片，在此表示感谢）

-------分页-------

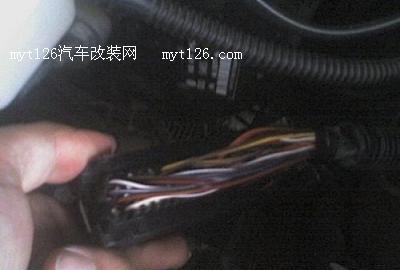

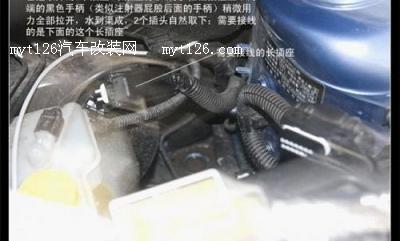

T80接口为偏长接口，先拿掉上面的线盖儿，有卡子，不要撬断。24脚在正面第二排，第三孔，捅出白色的防水胶粒，务必看清楚再插线束，切记切记。

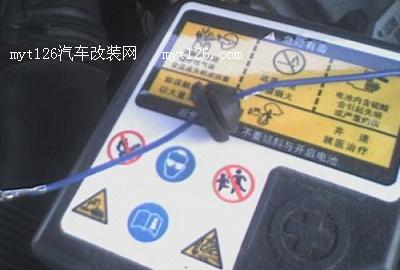

最后一步，接电源

拆仪表盘，三个螺丝固定，拧开抽 出仪表盘，看到浅蓝色的线卡子

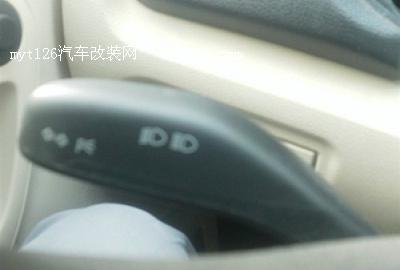

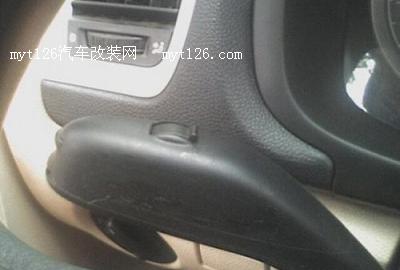

现在看看改装完成的效果图，美中不足的是手柄正面没有字体，光秃秃的，不过比较接近原装手柄了，是不是？

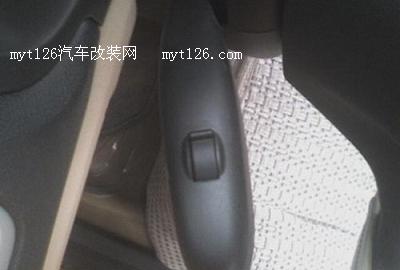

看看定速巡航电源开关

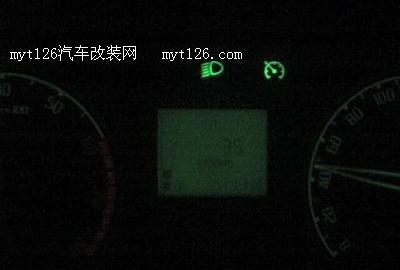

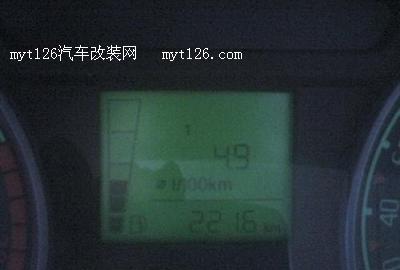

一切安装完毕，返回原样，准备试车。终于期待已久的那个绿灯亮了
