音乐爱好者的福音 奇骏加装高音质车载电脑

奇骏加装高音质车载电脑，

缘起： LP喜欢听歌，车里堆了很多CD，奇骏的6碟CD机虽然是大连松下的产品，终归音质不是很好，而且换CD也比较麻烦；装普通的DVD导航解决不了问题，需要一个硬盘来存放歌曲；需求很明确：具有CD音质的车载电脑；抓音质要从源头开始；音源很简单，网上有众多的APE和FLAC，而且光盘也可以在电脑上转成APE再拷过去

硬件：对主板的要求是能流畅播放高清的电影，具体点就是能流畅播放8G左右的视频；用过D525的主板，win7下感觉有点慢，所以采用APU的主板；


五花大绑的主板

硬盘采用SSD做系统盘和机械硬盘做数据盘的方式

朋友帮我做了一块继电器的板； 两个带灯开关，控制3路输出； ACC可以控制整个电源； 不过ACC还是接到电源上； 关闭电源开关，确保整个电路断电

接上直流电源进行测试. 小板上有GPS，收音机和USB 解码器；看看小板空间很空，其实安装的时候，空的区域全部挤满了电线

液晶驱动和电源

俯视图，小小的机箱里缠满了线，那叫一个乱；继电器板已经安装进去了； 机箱里有三个风扇；一个CPU风扇，一个位于显卡芯片测，尾部一个

看看尾部，电源输入插头和电源输出插头；收音机插头； 电源输出用来接功放前级； 因为没有找到合适的功放，所以用了一个非车载的小功放板， 如果要进一步改装，就将它作为前级，后面再接功放；因为是非车载的，所以要给它干净的电压； 我的电压输出里面还有一个接口是不经过电源板的，后来测试的时候，首先是功放直接接汽车电源的，发动机一开，油门一踩，不光杂音，连啸叫都出来了，以前不是有个视频，有个汽车装了个东西，模拟跑车发动机声音的，这个啸叫也很有感觉的

这个是接原机多媒体插的；电源接电脑，四路喇叭分两个4P接插件；所以整机可以做到无损安装；开关可以装外面也可以不装； 我的方案是装在中控侧面的位置

这里装了个小风扇，有了这个风扇，播放高清电影的时候，温度就可以控制了

操作系统是win 7 旗舰版 + win 8 预览版；开始也装过win 7 thin pc;不过后来担心以后装软件组件有要求还是换正常的win 7;优化之后体积也小很多

中控，导航画面，暂时这几个导航软件，以后看到再添加

多媒体界面； 音乐播放界面就没改它了

-------分页-------

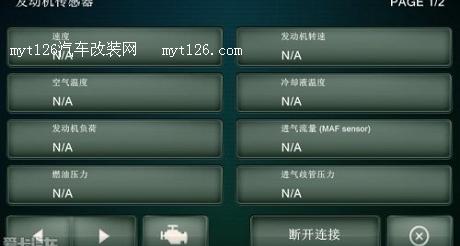

发动机状态界面

收音机

说一下音质； 标题里表明是高音质，绝对不是我前文里以一个APE,FLAC就能忽悠过去的；这是由硬件来保证的；首先是解码； 用了一个伍汝新的24bit,96KHZ的DAC；24b(不是24K)，96KHZ是录音室级别的标准,网上可以找到不少这种编码的APE,当然是以国外的为多，国内的比较少；这个DAC是接在家庭影院系统里的，结果让我很惊讶，因为声音改善的太明显了，以前从来没发现我的bose有这个效果。

解码器后面是一块不错的音调板；当然不是所有的音乐都适合“PS”，特别是轻音乐；打开调音板，会感觉变得饱满；这个就如相片拉升了对比度一样，是否合适就是个人口味了；我的目的非常简单，没有加入低音炮的设计，又不是看电影，听音听乐并不需要很power的低音；整个功率都和原有系统的一样，线路不需要更换，系统完全可以自己安装，安装的时候也很简单，拆开中控，把CD机拆下；把电脑换上，多媒体插接上，收音机插头接上；我现在的车子里，后面两个喇叭是断开的；因为不需要，大部分时候都是前座的人在听，后座偶尔有人，听个响就可以了

我前面既然对声音有考究，到这里，自然不会随便选一个车载功放来做输出；对那些车载功放没有经验，也不敢相信；而且那些动不动就几千W的标称功率，我看了反而不会用，不符合我的原则。

我用的功放小板；用料很考究，上面有颗大电容还有不常见的西门子千层糕的电容；设计前没有考虑到这个因素，我留有一个功放按钮，把按钮关掉，就切断了功放的电源；前面的图片上，给功放的电源上是额外留了一个的接头的，这是给无线轮胎监控的显示器用的；我说过了，我的设备是无损安装，自然不会让轮胎店的人给我从保险丝走线；

 安装过程并不复杂，要装什么拆什么；手套箱里打了个洞，里面放了块USB的HUB及读卡器；GPS的天线也是中规中矩装在挡风玻璃下；也想过从防火墙走的，也摸 到那个洞，想想一个太麻烦，第二太脏，测试下来，GPS天线放车内和放车顶还是有明显信 号损失的，但是完全能接受
