奇瑞E5加装DVD导航一体机 用原车线束装实现倒车影像

这周末终于有时间了决定自己动手安装标准2DIN DVD导航一体机和倒车影像，顺便弄明白那一根闲置的线束接口定义，准备利用原车线束安装倒车影像。上午11点和弟 弟来到湿地公园准备开工，因为这里地方大环境好现在人也不多。

拆原车CD由于没有准备好相机电池就没有拍到，前面很简单用塑料工具撬开外框，撬的时候一定要小心轻轻地都是卡扣卡着的先撬开一端慢慢向另一端撬就好了，拆掉4个螺丝拔掉后面的线束就可以把原车CD拿下来了

下面经过测量得知右边那个闲置的接口几根线的作用，希望多以后安装一体机的朋友有帮助，这只是本人测试的结果如有错误欢迎朋友指正：

接口定义

由于原车CD是前面是2DIN尺寸后面是1DIN尺寸，所以后面空间需要修改，先切左边


然后右边

然后中间用壁纸刀切下

两边再修正一下就可以了

自己做的转接线不用破 坏原车线束

导航 天接收线放到了高音头的下面位置，经测试信 号很好

-------分页-------

接线测试  一体机显示屏分辨率是480*234 不是太清晰但是也够用了

主菜单

收音机画面

SD卡播放MP3


一机多图

接收到9颗卫星信 号 8G卡装了2个凯立德 1个道道通

凯立德

前面差不多了 开始安装倒车摄像头  先拆后备箱的熟料盖

拆下塑料盖以后可以看到后保险杠线束，需要到下面把连接倒车雷达探头的插头先拔开然后把线束接头拿上来

-------分页-------

后线束接口定义

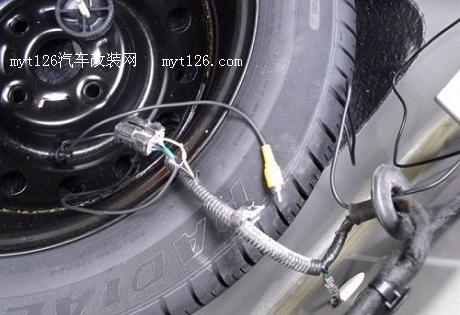

开始接线 用黄色作为摄像头视频输出线，绿色作为摄像头供电线（需要把前面闲置的那个线束的上面从左向右数第八根绿紫色线相连） 黑色为地线

接好线 把接头包好

打孔省略 让一个修车的哥们打的孔

网购的28MM摄像头

安装后的效果

前面连接视频 和倒车信 号线测试效果，黄线为视频输入线 ，单根红线为倒车信 号线倒车时有12V输出，给摄像头供电同时给一体机提供倒车信 号

挂倒档图像正常很清晰

好了安装快要结束了，最后把一体机固定装回塑料框，大家看了有些不协调，是的我装的是标准的2DIN机器外边需要配一个外框但是现在没有找到合适的，就让专门做设计和数控铣的朋友帮忙做了一个，最近几天能做出来，等做出来喷完漆再安装。
