CR-V加装行车记录仪 自制电源线

 南京彭于案,天津许云鹤案,让我早就有安装行车纪录仪的想法南京彭于案,天津许云鹤案,让我早就有安装行车纪录仪的想法，团购了一款行车记录仪，盒子里东西简单，就一根车载电源线和行车纪录仪，电源一头是小口的USB，想想可能只需要5V的就行了，那我车上的飞歌导航刚好有个USB口在手套箱里，到时做根USB电源线往车里一布线就比较隐蔽了。


一、配件展示

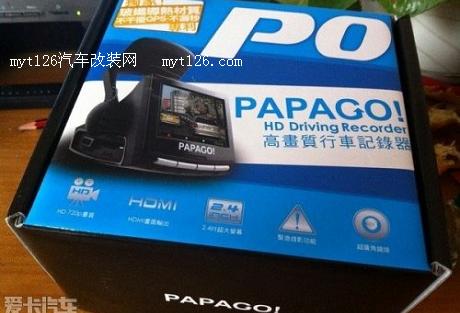

外包装盒

主机

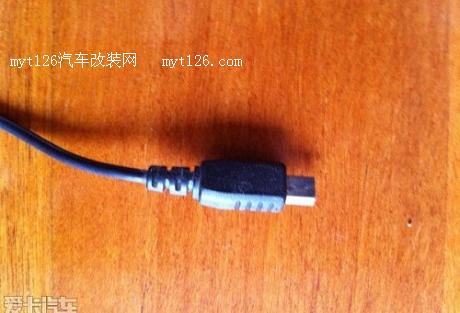

随机附带的电源线

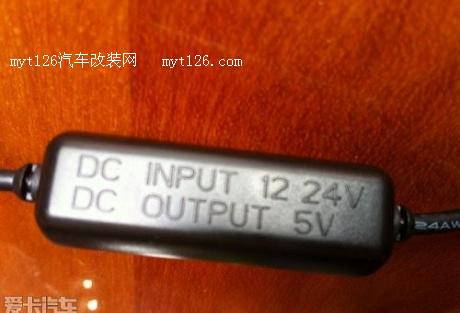

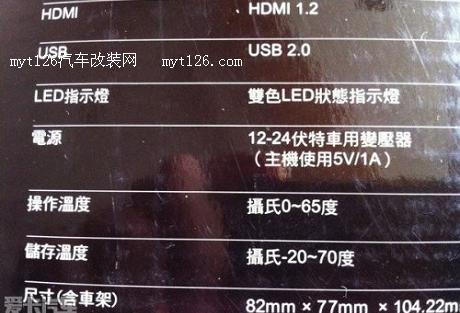

电源要求5V/1A，不过我估计应该不用1A这么大电流，后来安装试验，证实了我的想法

二、电源线制作

有了想法，就好办事，晚上回家，立马找资料和材料，准备制作电源线，要求，一头是小口的USB公 头，接行车纪录仪器；一头是大口的USB公 头，接我的导航仪USB口。去车上量了要走线位置的线长，因考虑到可能还需要有时候把线引到点烟口用电，所以大概需要3.5米。


准备线材和包扎材料（双绞的多股软线和自粘胶带）

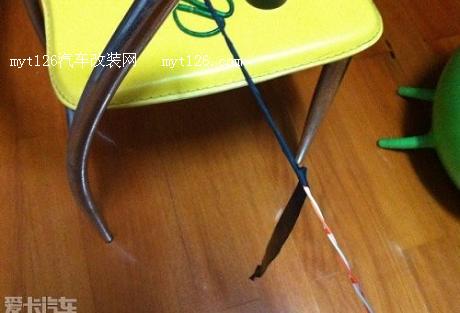

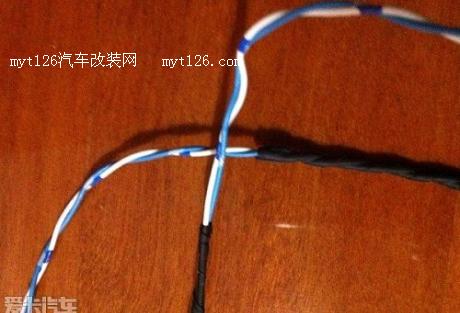

把线用自粘胶带缠绕起来

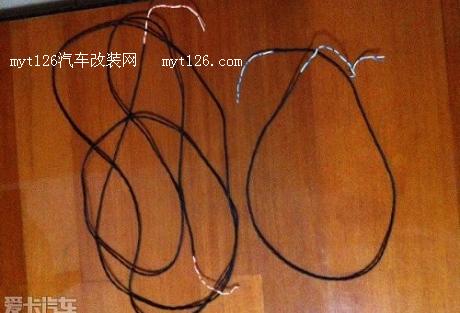

绕完的成品，加做一跟短的，用来测试机器和以后在车上可以把纪录仪拆下来使用。

三、USB头和线材的焊接

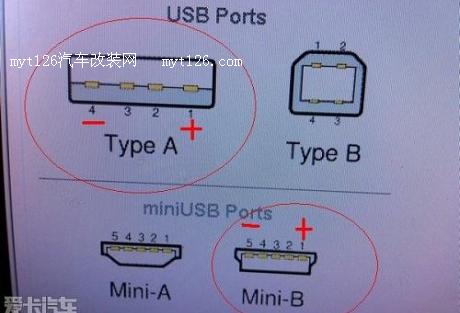

因为只用USB口取电，所以要知道它哪两个脚是提供电源的，网上找来资料，一看就明白。是“1”为正，“4”或“5”为负

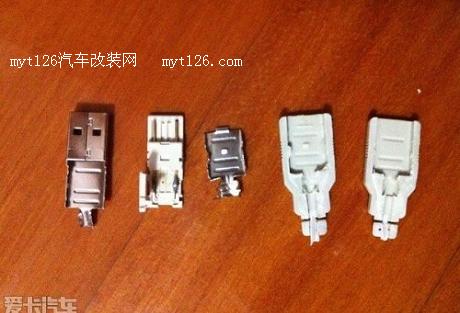

 准备一个大口USB和小口USB公 头，并拆开它们（大口的中间两跟针脚因为没用，被我拔了，小口同样处理，没拍照。）

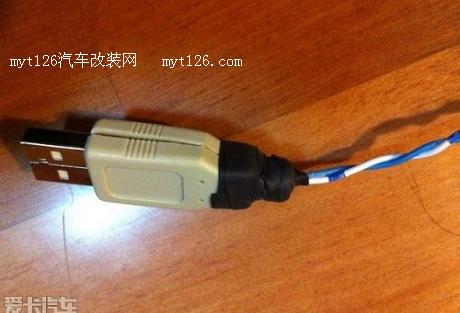

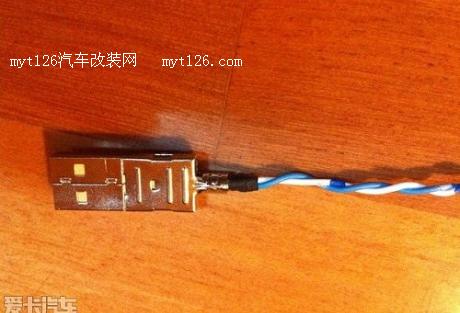

照上面的引脚排列焊接好并还是用自粘胶带包好外壳。

-------分页-------

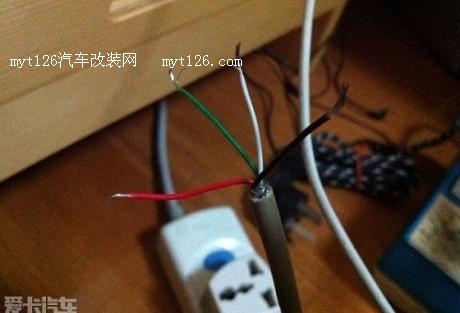

如果不想焊接可以直接把原USB线剪断并接上，图中红为正，黑为负。

四、车上安装支架（引用网络图片）
这是厂方建议安装位置，我的建议是后视镜正下后方，我自己现在安装在靠付驾驶位的后视镜边

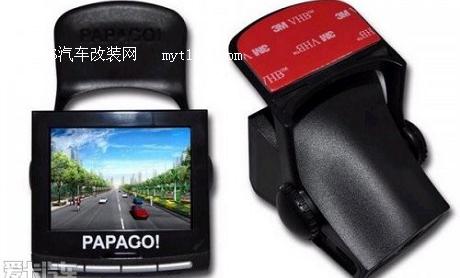

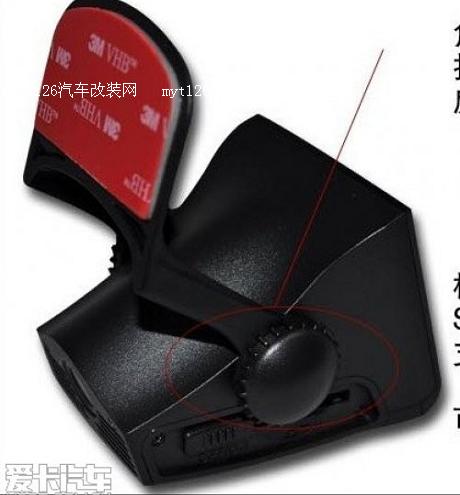

支架安装，把图中红圈出的螺丝拧开，把支架粘到你想要安装的前档玻璃处，然后再把纪录仪安装上去。

五、最关键的车上步线

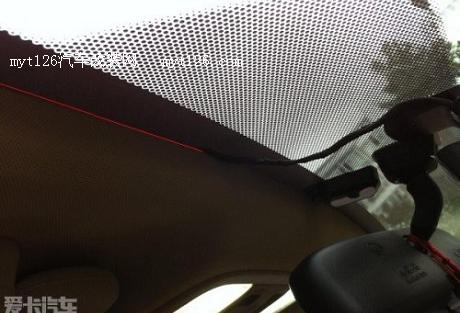

把线留出足够的长度，然后从汽车中轴线沿车子顶于车顶饰板间的缝隙，把线往付驾驶A柱走，看红线

继续看红线

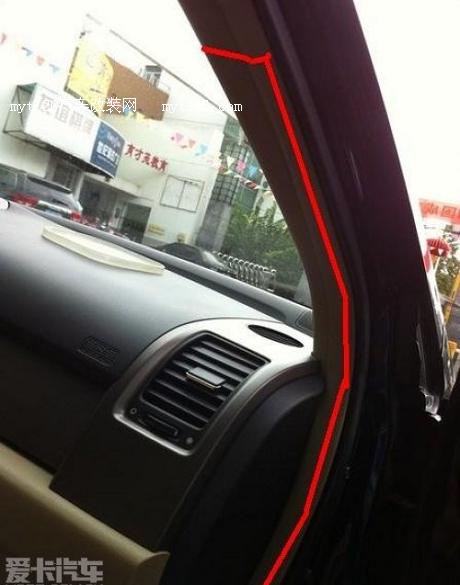

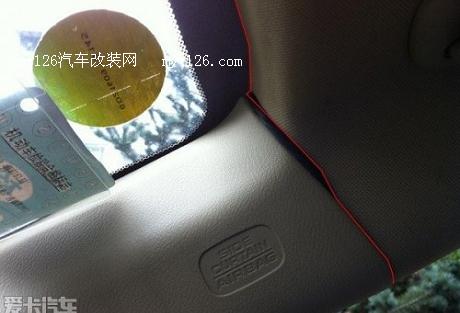

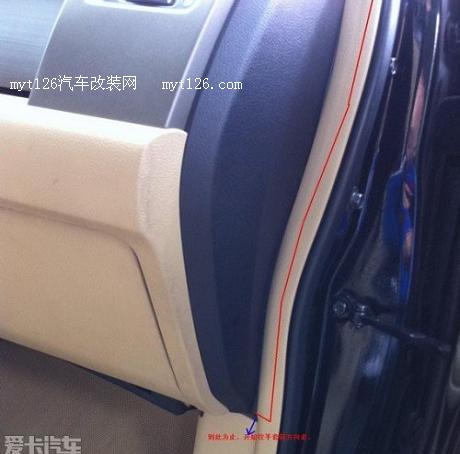

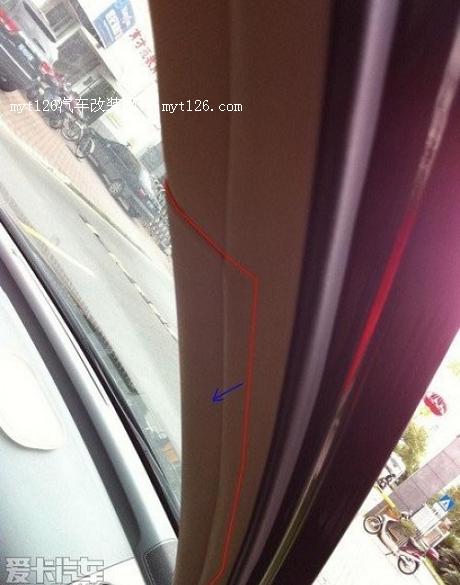

下面是关键，把密封条拉开，就可以把线往里埋进去，走下来，看红线

到这里往下层手套箱拐，继续看红线。

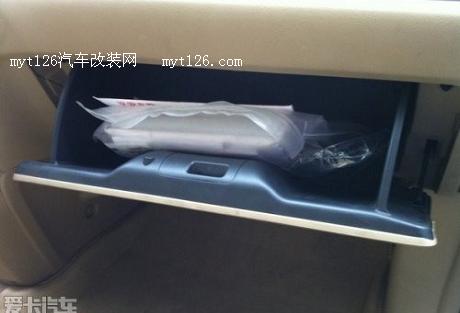

打开下层手套箱。

-------分页-------

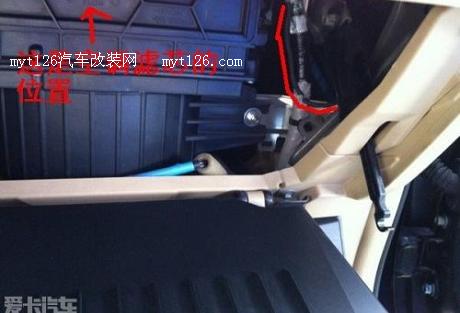

把线走进去

六、下面要解决把线穿到上层手套箱中。

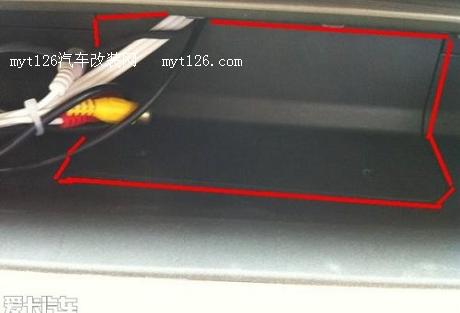

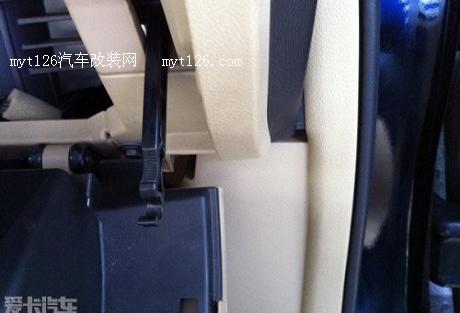

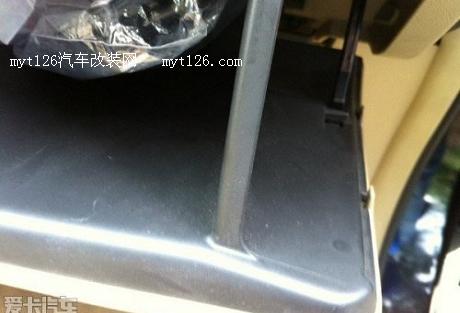

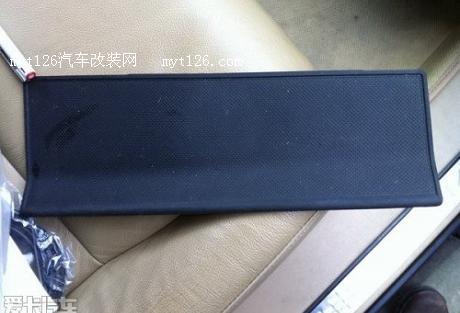

取下上层手套箱底部的防震垫

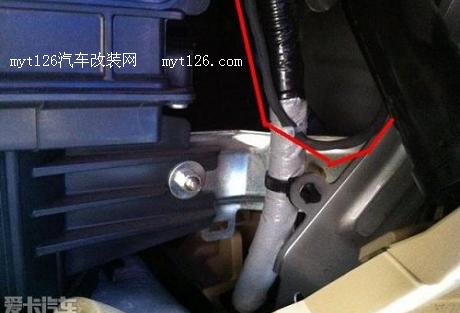

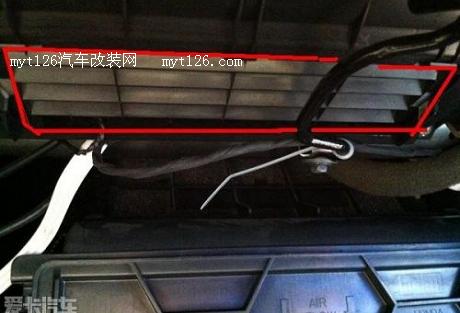

就成这样了，把红色线标的东东取下来。

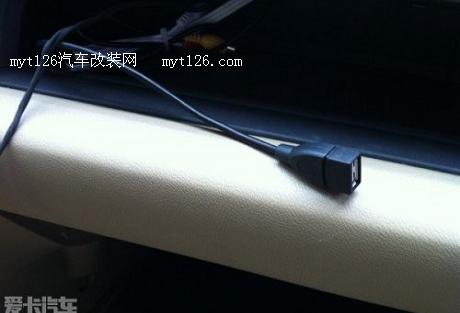

然后就可以把线穿到上层手套箱了。看成果。

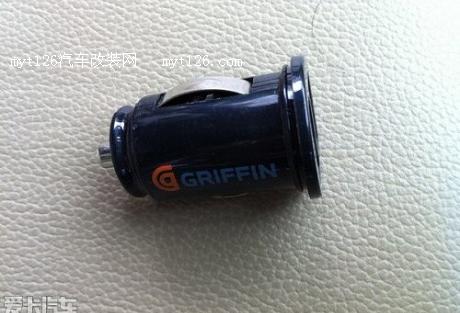

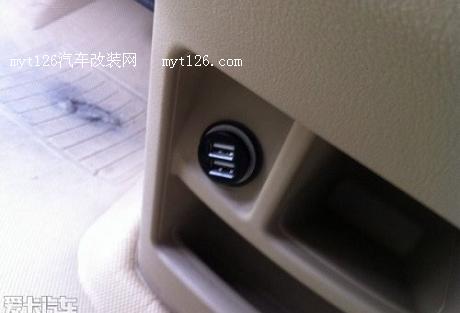

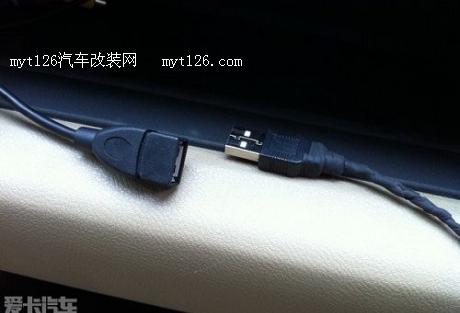

我因为还有个汽车电源转双USB的设备，所以，以后还可以把线引到这里来，且不影响我IPHONE充电。

 六、完工

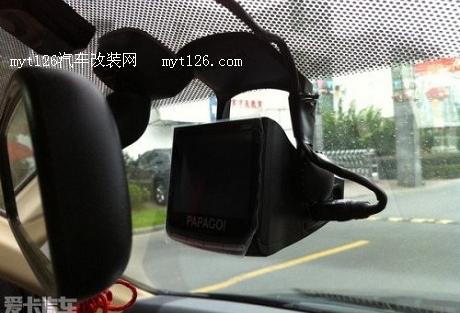

 看看完工后的效果吧，内外各一张

-------分页-------

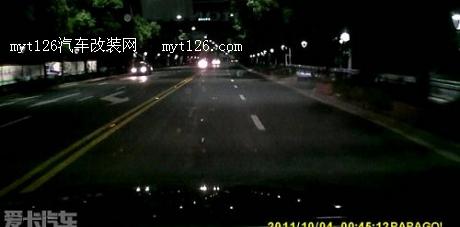

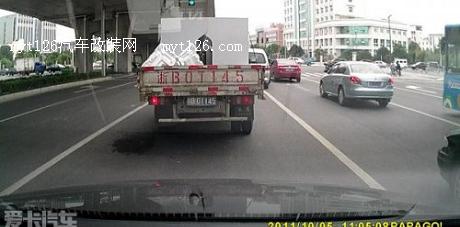

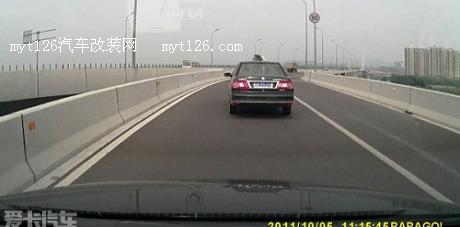

视频截图
