动手安装欧诺电动车窗

     大家都知道欧诺标配车中门窗是手摇升降玻璃用起来非常不方便 如何改为电动升降首先要明白自己爱车手摇窗机是什么样的构造........欧诺车是手摇拉线机构



手摇机构
改电动窗之前一定要选择好配件：

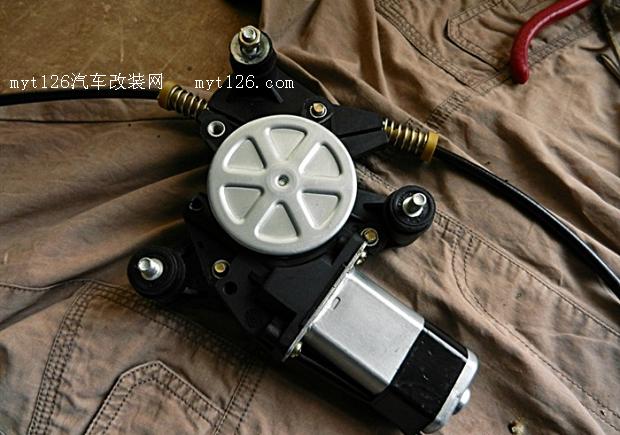

1.电机变速器选用长安奔奔 滑轨用原车的


原车滑轨
2.拉线要另配 最好要软点钢丝绳 我用的是电动车拉线太硬了（经过试用不好用 现在用的是五菱油门拉线）

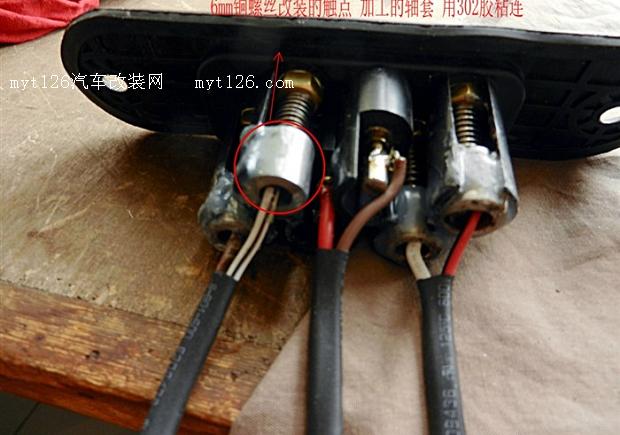

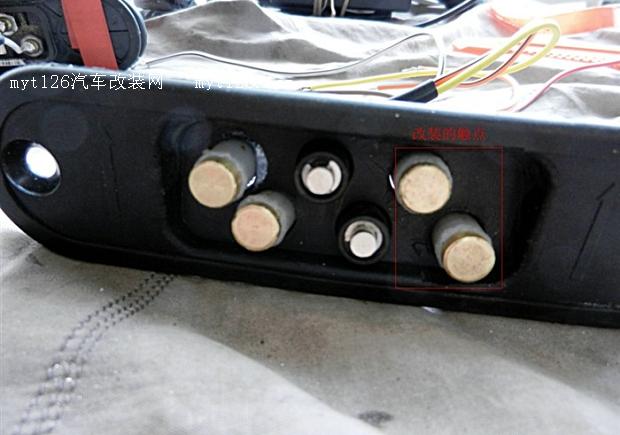

3.中门动 静触点自己改装

原车的中门控锁动 静触点
动触点后面
定触点后面
动触点前面
定触点前面
-------分页-------

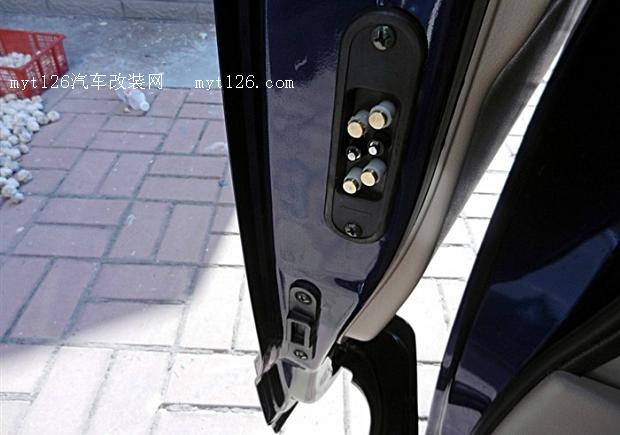

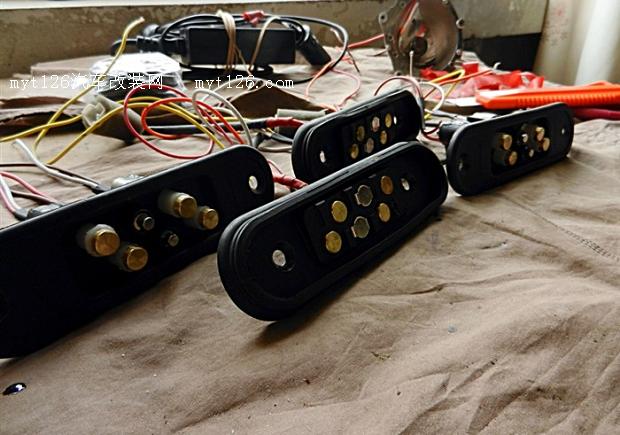

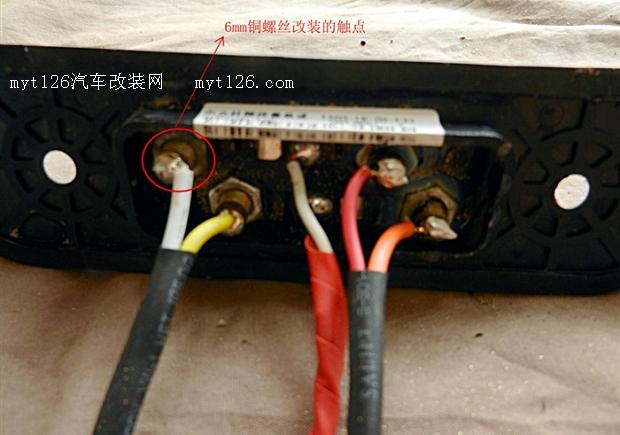

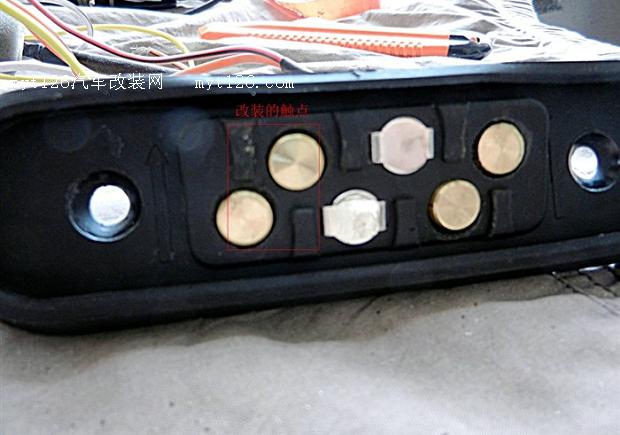

改装好的左右2边触点

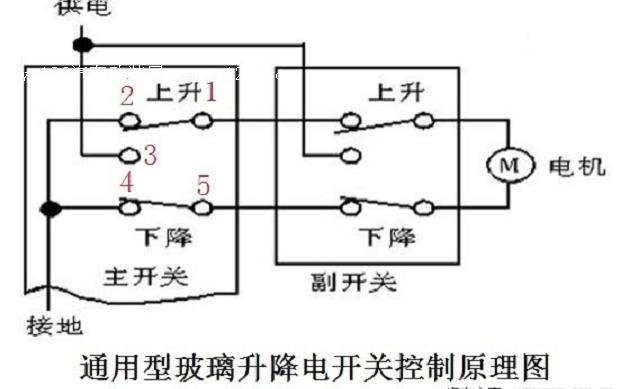

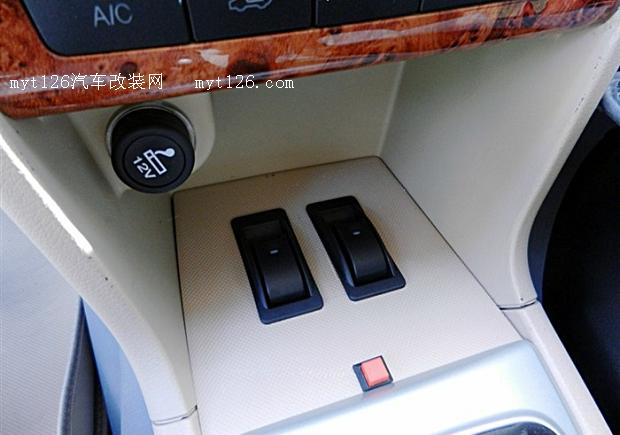

4.车窗升降开关（通用型）

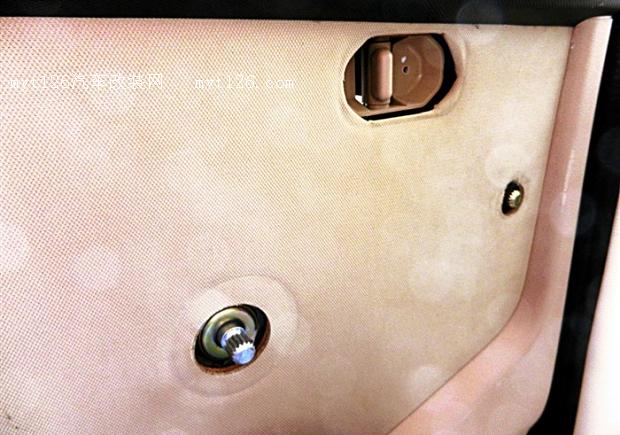

下面拆中门装饰板

拆门把手 摇机 中控锁扣板

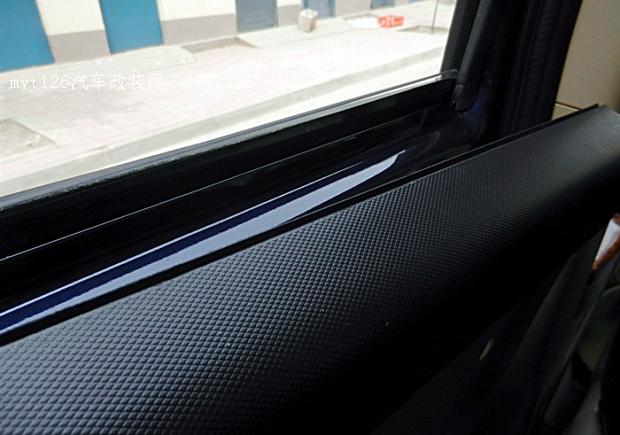

先从上面撬开

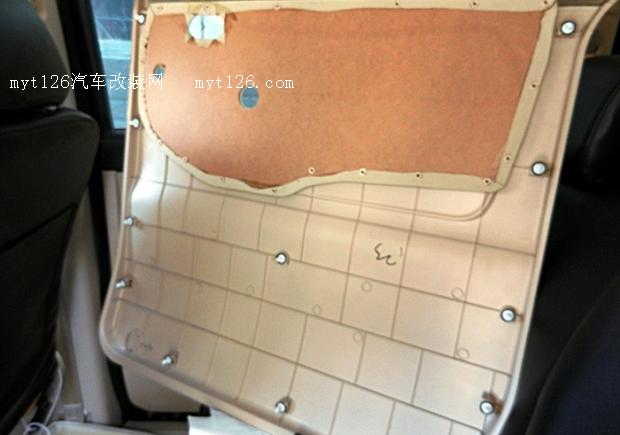

用手将卡扣处拉 就可以全拆开了

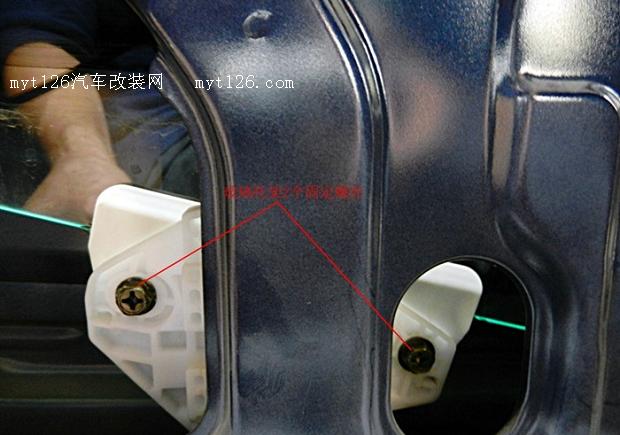

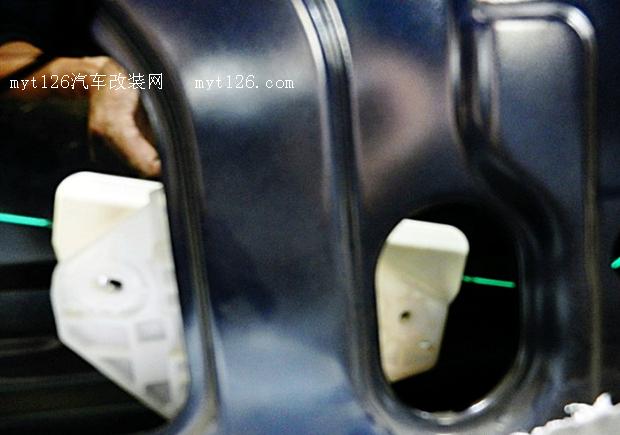

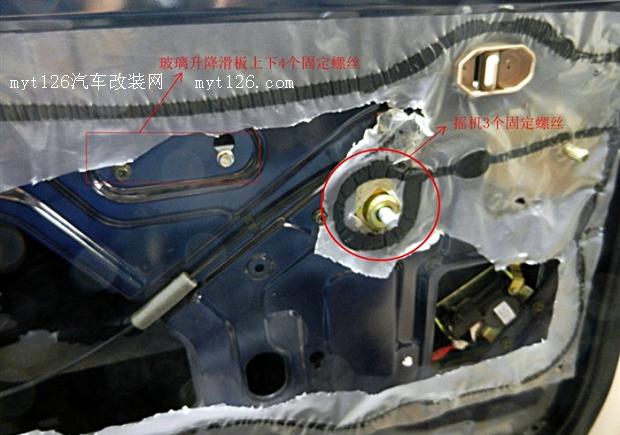

拆开摇机 滑板 玻璃托架
注意先把玻璃固定好再拆滑板

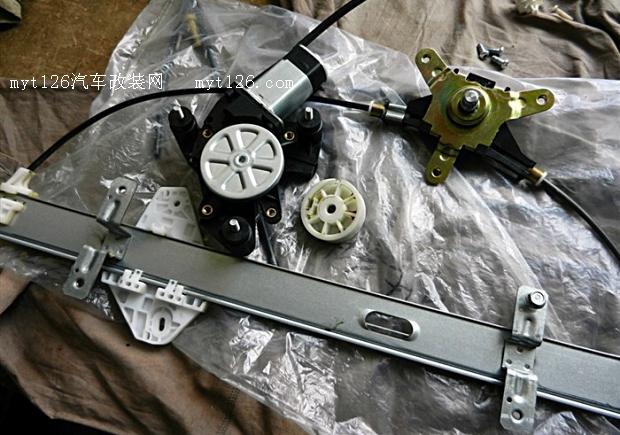

拆下来的摇机与滑板
-------分页-------

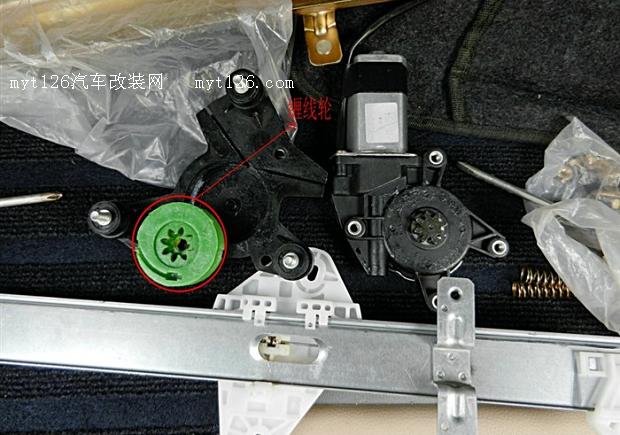

拆开电机变速机 在缠线轮上绕上钢丝绳（注意玻璃托板应在滑板中间位置）上下2根钢丝绳在緾线轮槽上各占一半位置（自己干活无法拍照）
緾好线后将线轮装在电机盖板一方 再将电机齿轮对准齿槽用螺丝固定好 两头弹簧压紧 确定好拉线长度 用细铜絲扎好再用焊锡焊牢固 将下面的固定支架拆下来（这样拉线才好固定在玻璃托架孔里）

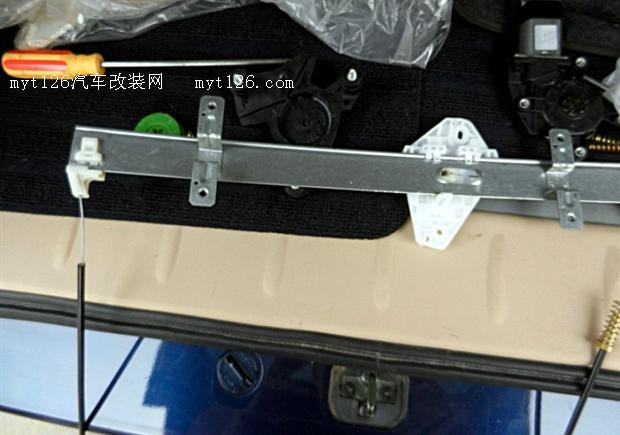

将玻璃托架移到穿线槽处这样就好穿线了 固定下支架较费力

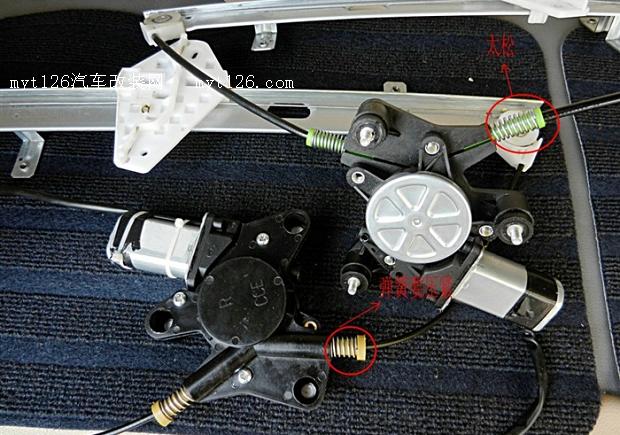

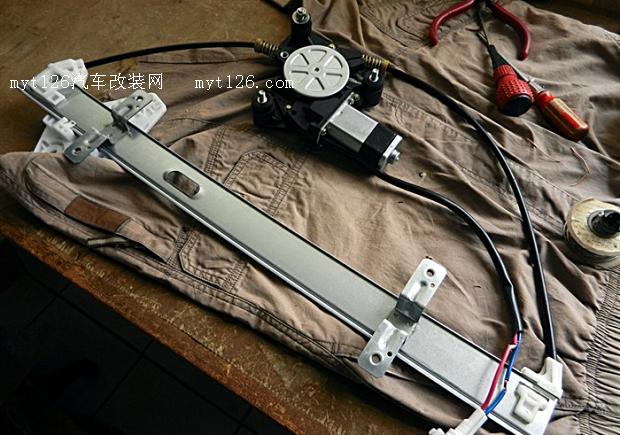

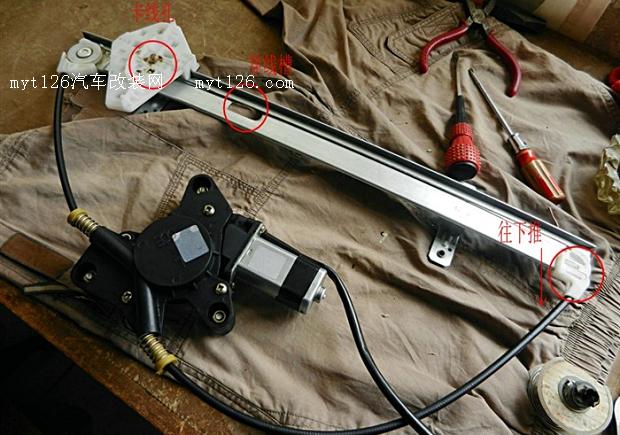

装好的电动升窗器

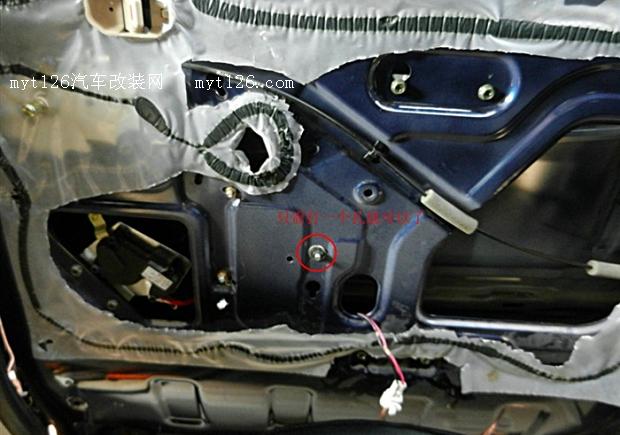

固定滑轨与电机

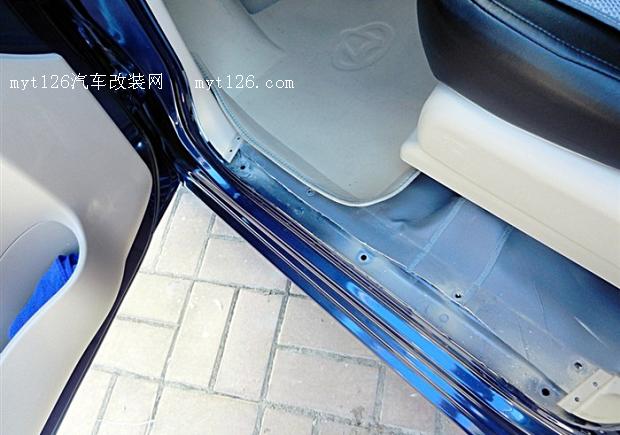

拆上下扣板 穿线

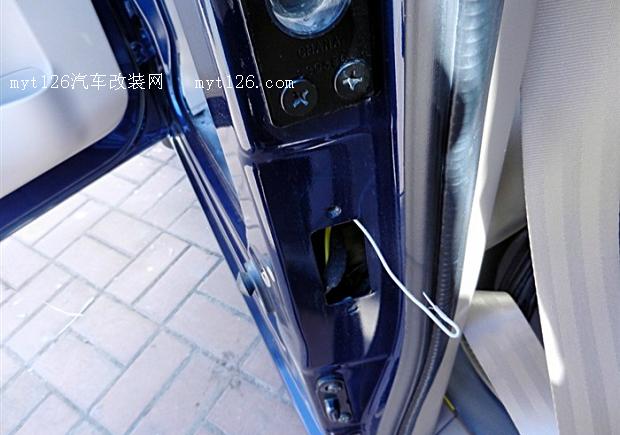

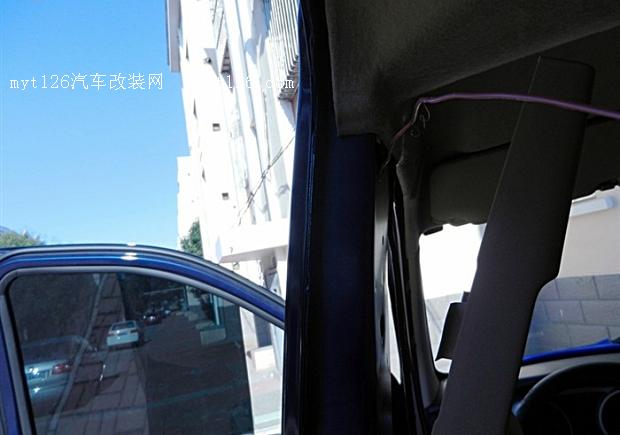

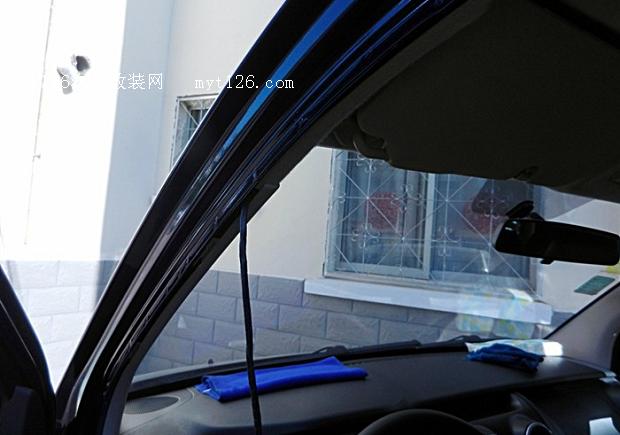

线从中门穿过来

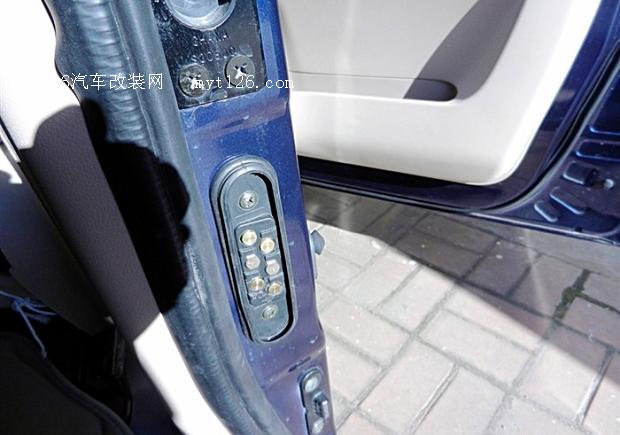

动 静触点

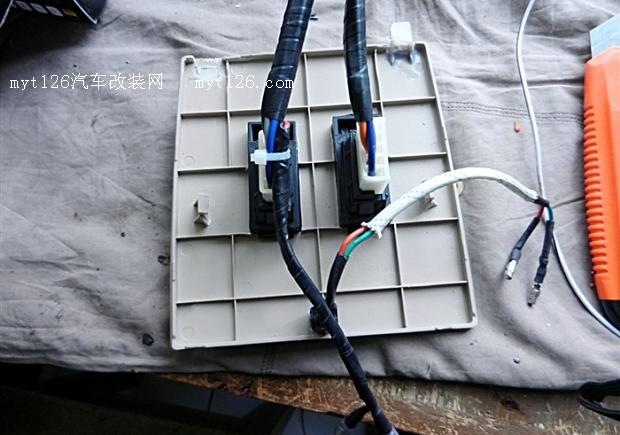

主控板背面

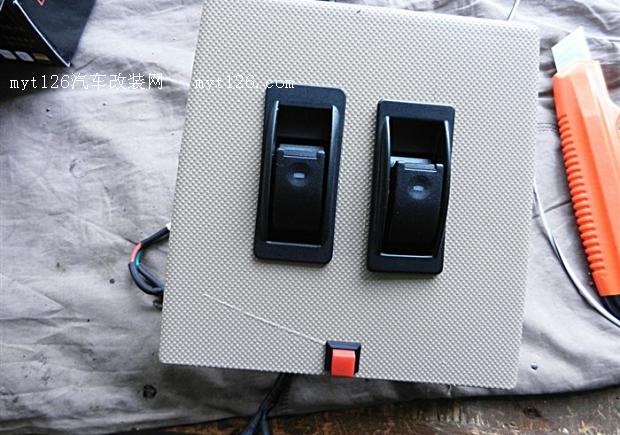

装好的主控板

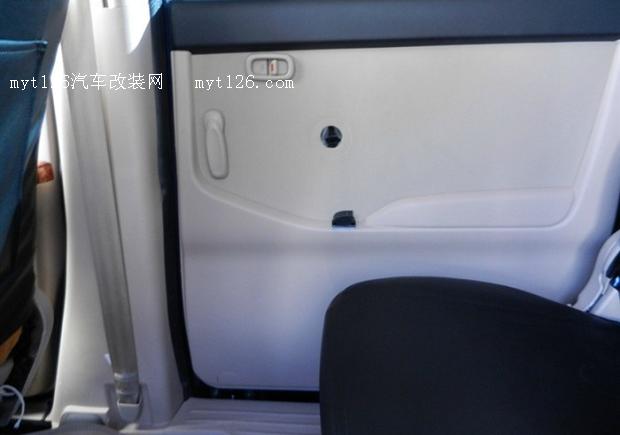

侧门开关

谈一下使用与改装体会：
  用起来省事 方便 但是升窗速度比前门稍慢点 可能是工作电流太大 我想如果用继电器来控制电机应该会好些 有车友会问怎么不按精英车型来改装 之前我也想过拆开主控制板看过 一是没有合适的开关 二是破 坏性太大 所以放弃了 也想过购精英型升窗器总成 去4S问过 没有货 而且价格高的吓人要1000多元 还说不好改 而我这套总共化了200多元钱 改装电动窗有一定的难度 要有电工与机械基础 要有时间 我从备料到装好前后用了10多天的时间 不过也增添了改装的乐趣
