骐达360度全景倒车影像可视 4路全景行车记录仪

    可以同时记录和显示：前，后，左，右四路视频图像,既是驾驶时的好帮手，又是行车记录仪，视频录像还有回放功能，是行车和停车时的目击者，可以抓刮车档，碰车证据的，大家可以看下，还买了一些脚垫，车灯那些，等有空慢慢大家欣赏一下，呵呵，，
先插几张图像大家看看吧，，左侧，打左转向灯，也可以用遥控器控制哟，呵呵，，插了N次了，怎么插不进来，插乱了，诶，讲究看下吧，急，，
我自己感觉很不错的，配4个CCD摄像头了，还有行车记录仪，可以记录那些，在显示器上面回放，也可以拿读卡器去电脑上面播放
{>
{>


1：开始了：打开后视镜， 电动后视镜的内部构造,

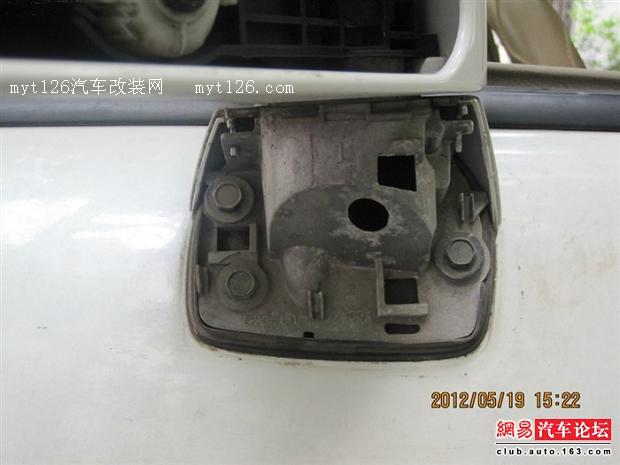

2 这里的白色盖子拆卸需要用点巧劲,先用软性撬棒从正下方撬起,然后手指甲从两侧缝隙处插 入向身体侧均匀用力拔即可拆掉.然后卸掉这3颗10MM左右的螺栓就可以了

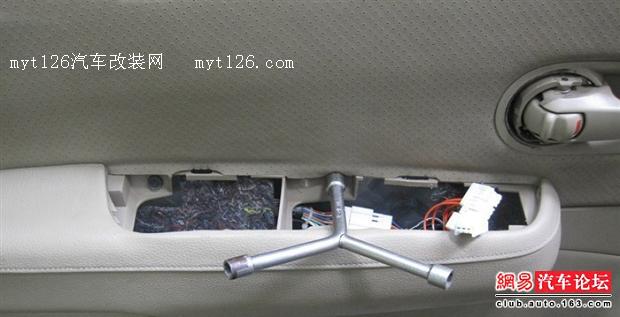

3 车门内饰板的拆卸没有什么难度，以前作自动升降窗的时候施工过，所以这一次轻车熟路10几分钟就搞定了。整个内饰板就只有2颗10mm的螺栓固定，其他地方都是卡扣结构，用力往外拉就行了
4 车内-〉车门-〉外后视镜的走线管路。 空间小，线束多，穿线的时候要小心不要影响到原有的管线，也不要强拉硬拽防止线路损伤，一切都在就行中，，



5 线把软管两头拔 出来，然后穿一根扎带（细铁丝也行）过去，然后用胶带将线与扎带包紧，用扎带慢慢的把线路带过去，相当简单的，
-------分页-------
6 穿到门外之后，用同样方法将线路穿到后视镜盖内。注意门板内靠近玻璃的部位走线的时候要沿着后视镜电机控制线走，插上，差点忘记了，


7 进去的线 续拍细节，线头那里还有指示呢 8 另外右边的门，有了前面的经验这里就容易多了，几下就搞定了



9 这个门穿线没怎么花时间，三下五除二搞定
10 须要拿下来才好测量距离，以及打孔测量 11 倒腾了半天，迟迟不敢下手。因为一旦开孔位置不合适，会影响后视镜的调整，担心甚至导致后视镜报废两个360度摄像头，和开孔器，，
12 继续研究，拿出摄像头来反复量尺寸，比划来比划去希望找到最 佳打孔位置我的破手机也拍到出来了

13 打孔位置也初步确定了，画好开孔位置，准备打孔，继续侧面摄像头
14 画好一个以后，另一个比照着也在对称的位置画了两个开孔标记
15 确保对称了.不对称的话影响4画面以及倒车画面的效果

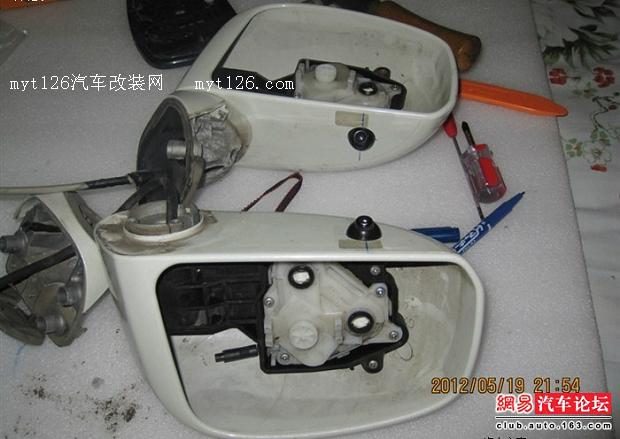

16 后视镜开孔了.好看吧，想要好东西，必须需要折腾，呵呵
-------分页-------
17 开孔里面图片效果，毛孔等下修复一下
18 装好 后视镜两个 摄像头，拧紧一下下，等下在调，产品里面配了个小小内6方的，内6角的工具

19 一定要调整好角度，然后用热熔胶固定做防水处理，事后证明这是个严重的错误！因为装上车以后还需要调整摄像头角度的……，后面就为这个反复拆装了2次后视镜，正确的方法，是先测试好一切，角度，在来这个程序，后面的车友注意哟

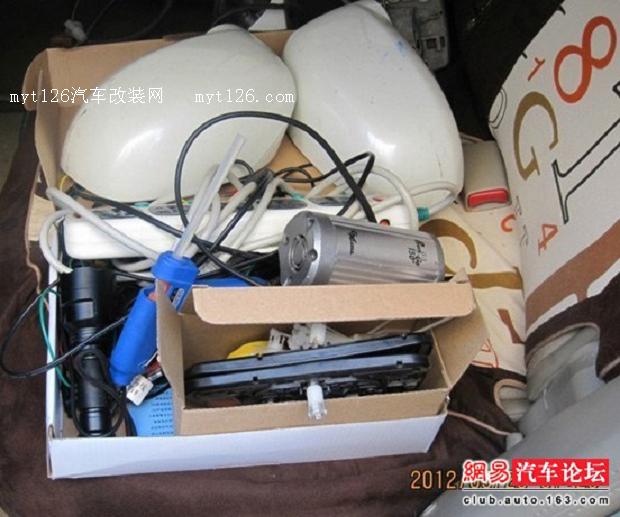

20 现在看到这个照片，都心有余悸，原计划2个小时的施工量硬是搞了半个小时，惭愧啊惭愧21  搞定了后视镜以后，搬着工具下楼准备装车了，大家应急看下吧，马上看效果咯~~！那个兴奋的心情，现在还记忆尤新，呵呵
21  搞定了后视镜以后，搬着工具下楼准备装车了，大家应急看下吧，马上看效果咯~~！那个兴奋的心情，现在还记忆尤新，呵呵 22 左转向灯信 号线的接线位置，

23 把原车av莲花头的摄像头拆掉，现在这款 360度 全景记录仪是宝马接口的，只能更换掉原来的了

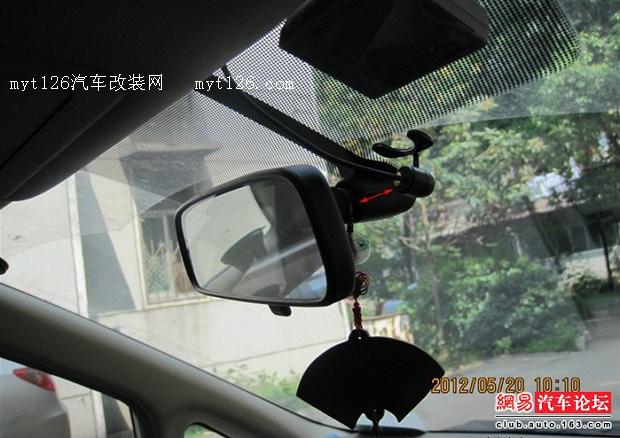

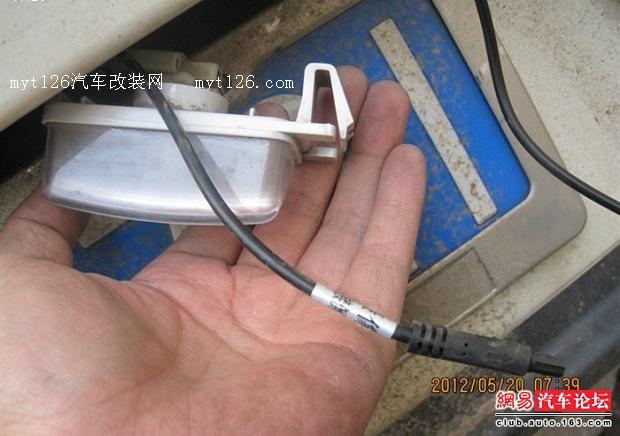

24 原来的摄像头 25 这就是新摄像头了，接口是宝马头，比老的方便一些，电源是由监控主机供电的 26 前摄像头是最省力的，走线没难度，拉开胶条掰开Ａ柱的饰板就看到线槽了 27 反正是临时的，也懒得固定了，３Ｍ胶贴一下算了 28 最初是准备将主机放在这里贴在车梁上，比划了一下位置刚刚好 29 右侧后面看摄像头，还是很隐蔽的，不低头看，是看不出的


30 在来一张前面，不尊下来，是看不到的，站起来，无法看见有摄像头 31 在来另外一面 看看侧面的360度 摄像头 ，车子有的脏，呵呵
-------分页-------
32 继续遵着，在来看看侧面摄像头，
33 在看看后面 摄像头 34 让大家久等了，终于来工作了，安装前，我也通电测试了一下先，呵呵，确保没问题，把那些正极用胶带绝缘后，包好的意思，在安装， 前面摄像头，那时随便贴在玻璃上面，还是看不到的，等有空在把他放在中网前面去，

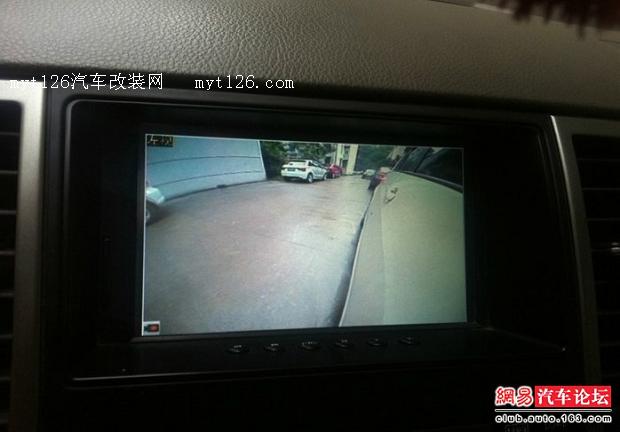

035 打火简单测试了一下效果，这是打左转向灯时的效果。左边大图显示的是左后视，主要是看车轮，以后不怕擦到车子啦~右上是前视，右下是后视,这就我买的，需要的效果，自己开心一下 36 用破相机拍的，先来一张左侧 摄像头的效果，实际效果更好一点，等有空，把前摄像头放在前面去，不在玻璃里面，总感觉隔成东西，效果没有达到，不错吧

37 这是打右转向灯时的效果。右边大图显示的是右后视，左上是前视，左下是后视 38 右侧 效果，左下的小摄影机图标，是在录像的意思，不错吧，整理图片都累了点，喝口茶先吧，呵呵，车友继续关注， 39 开双闪灯的时候显示左右后视+前视

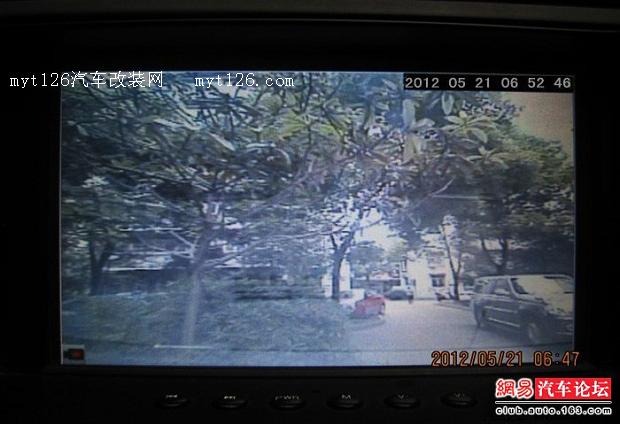

40 前置，相机极差拍出反光，讲究看看下吧
41 倒车的时候大图显示倒车后视摄像头的画面，右边的拼接图显示前后左右的模拟360度拼接全景画面，效果很好，很满意的 心里乐呵呵的，

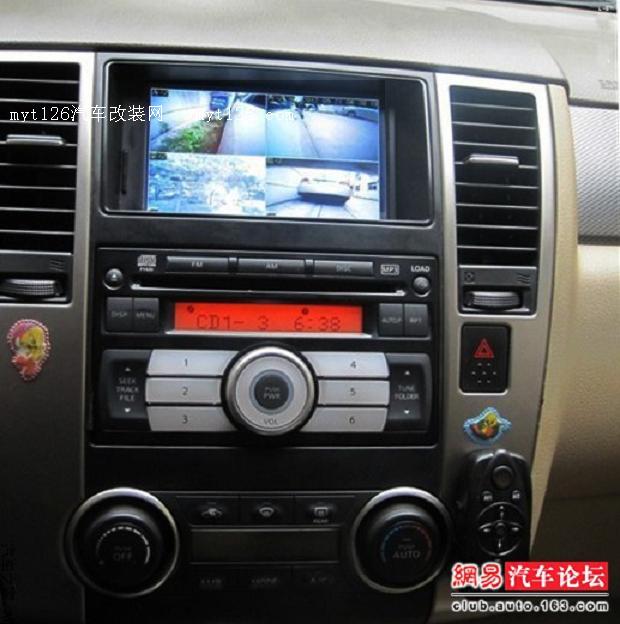

42 后视后面的，不错吧，,还在录影呢，呵呵 43 倒车画面，右面的图可以自己调整每个通道画面的位置，倒车的时候车子周边情况一目了然忘记上传图片了，拍的比较暗，诶失败， 44 空调开关旁边是遥控器，临时粘在这里。回头会用魔术贴搭扣固定，可以方便随时随时取下来使用， 四画面同时显示

45 天色差不多黑了，夜晚降临，路上拍的，安装在我dvd导航上面，效果没拍好 46 在来倒车在来一张，全景车周围情况
-------分页-------
47 四画面同时显示，空调开关旁边是遥控器，临时粘放在这里。回头会用魔术贴搭扣固定，可以随时取下来遥控，挺方便的, 047 夜晚的效果，CCD摄像头在弱光环境下确实效果不错，特别是倒车的时候很明显，我以前的摄像头到了晚上基本就是一片，看不到后面的情况，，现在的摄像头晚上没有路灯的情况下仅仅依靠倒车灯就能很清晰的看清后面的状况，很好，很不错，非常满意 48 产品：功能设置菜单，功能很强大，需要慢慢研究下，呵呵
49  录像菜单 选项


50  设置菜单选项
