自己动手2019款八代凯美瑞胎压监测改装胎压显示

    2018款2.5G原车有胎压监测，无胎压显示。本来也没打算去改装，觉得可有可无的东东。可气的是最近这个车接连的扎钉子漏气。补胎检查不方便。最终还是没忍住做了这个改装。
    以下进入正题

2018款2.5G的胎压ECU和旗舰版2.5Q型号不同。而且还少了两根线。查资料可知，是总线控制传输线CanH和CanL

购买旗舰版胎压显示ECU的时候卖家会送加装的线束。已压好端子。
需要注意的是：两头的端子不同，请勿搞反了。有车友试过插反了，导致插头拔烂了才拔 出来

拨 开C柱的密封条


想要实现胎压显示。得换装Y4。对比图

Y4和Y5的插座特写。12P插座

把卖家送的Can线加进去12P插头
-------分页-------


取白线做CanH，定义第9针。红线做CanL，定义第10针

Y4可以先安装好，但是插头先别插上。很多车友喜欢顺手就插上，其实是不好的

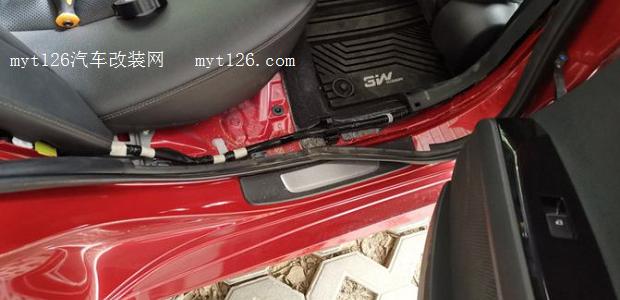

先布好CAN线。走门槛


手套箱下方的装饰盖拆掉

此装饰盖4个卡扣固定

拆掉后能见到好多插头线束

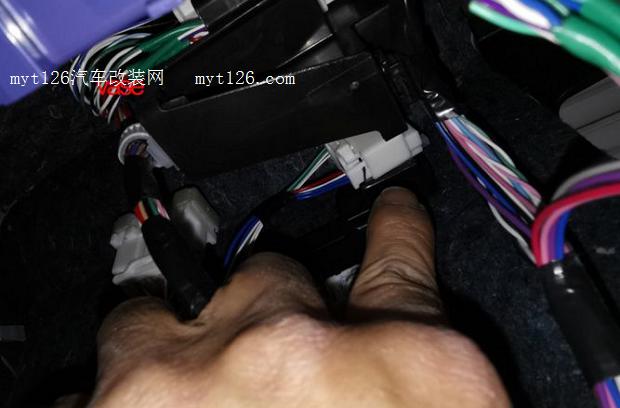

需要找到胎压和智能钥匙线束的插座。手指指向位置。伸头往右上角看才能看到。靠近右前门的门较链处

这个插头插座

拔 出插头。它是一个22P插头
-------分页-------


把CAN线的另外一头加到此插头。白色CanH插到第19针；红色CanL插到第8针。

原路插回加好线束的插头

原路装回各种装饰盖


着车。进入车辆设置界面。设置TPWS栏。选更换轮胎，按住OK按钮3秒

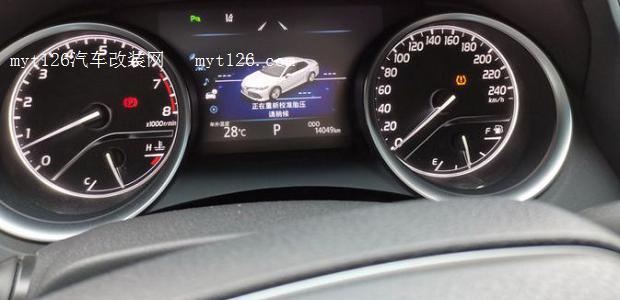

胎压报 警指示灯开始闪烁。显示正在重新校准胎压，请稍候

原地等待是无效的。需要开动车辆。开动过程中，胎压报 警灯是亮着的。

车子行驶大约4公里，10分钟左右。报 警灯消失。胎压显示数值显示出来了。
至此。这个改装完成。对于快速查找哪个轮胎胎压异常有帮助。
以上简单改装。希望你喜欢。谢谢！
