MG6 DIY加装音乐播放器

  今天终于完工了。可播放320k的mp3和无损格式wav。就装在车门解锁键旁边。电源是接在自带的usb接口上的。这样有个好处。就是原车cd启动。芯片也跟着启动。

下面是淘宝网的芯片介绍




把车锁边的盖子拿下来，开好孔。。。关于这个盖子怎么拿下来，看最下面介绍

就这样

把芯片上自带的指示灯和三个键都拆了，太大会装不进黑盖子里。指示灯也延长了，盖子上贴了黑色磨砂改色膜

-------分页-------

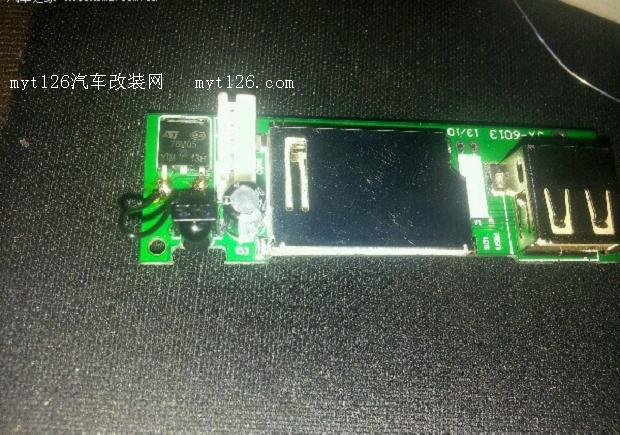

这个图上的78m05原件是起到降压作用。原装是6到18v输入电压。而根据图上红线短接掉78m05后就可以用2.5到5.5的输入电压了

短接完成！！可以用usb接口直接供电了！！！

把小灯插 入黑盖子上

热融胶固定。

主芯片也放进去。固定

固定

还是固定

固定完成！

样子不错

用了我一个usb数据线。找到正负极。接上
-------分页-------


测试测试


三个音频线也接上。焊锡焊上热缩管包上！

最后电工黑胶布绕上。完成

用了一个音频一分二连上耳机先试试

拆下油门旁的空调出风口。再拆开护板。都是卡扣。放心拉

最心疼的来了。把拆掉黑盖子后里面三个挡板全部搞掉。芯片宽了点。会装不上。

完成

把usb和3.5音频插头都塞进去。


从下面空调口位置出来

再拉到方向盘下
-------分页-------


再进左杂物盒。全插上。

把完工的黑盖子也插 进去

理好线。装上出风口和板。完工了！！！！

像不像原装的。嘿嘿。

启动cd机后指示灯亮。
下面说下怎么把黑盖子拿出来。有二种放法。一是用装后排 出风口那个帖的放法。一步一步把这个拆下来。二是从侧面板里面用根细长的棒子顶出来。我是按第一个方法贴改色膜时拆下来的。就4个卡扣。一顶就掉下来了。
