自己动手CD机改功放芯片tda7850

    有看大神有换功放芯片的方法，把CD机音质提升。想想也是，教育小孩要从娃娃抓起，调整音质当然要从源头抓起，一味的改后面的喇叭加功放，源头音质不行，还是不会出好效果。

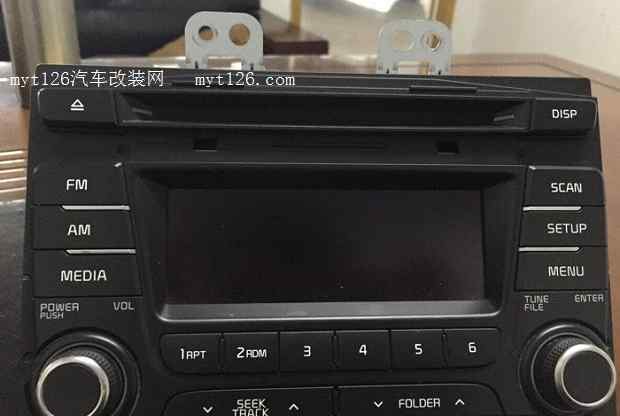

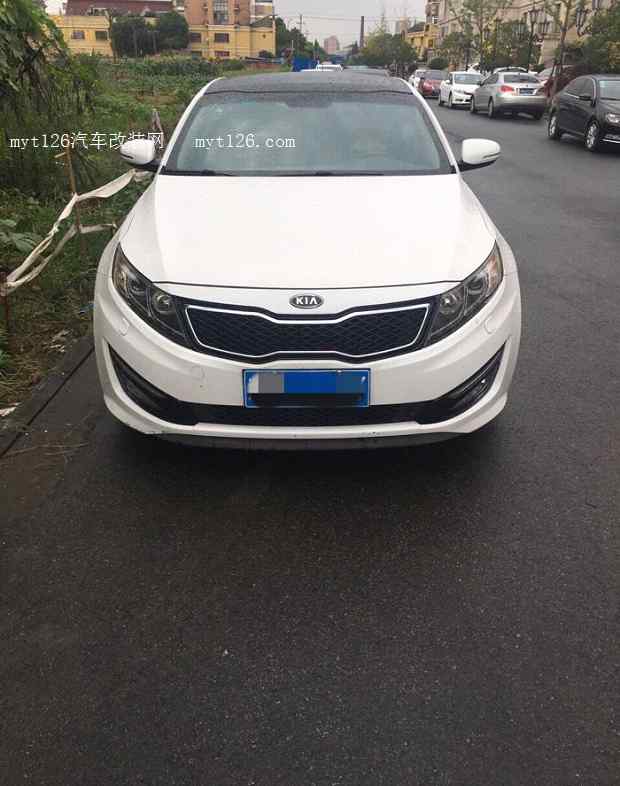

车是12年的车，CD是新胜达的CD机，外壳是14年的K5。是之前加蓝牙改的，就是两个机子替换了一下。

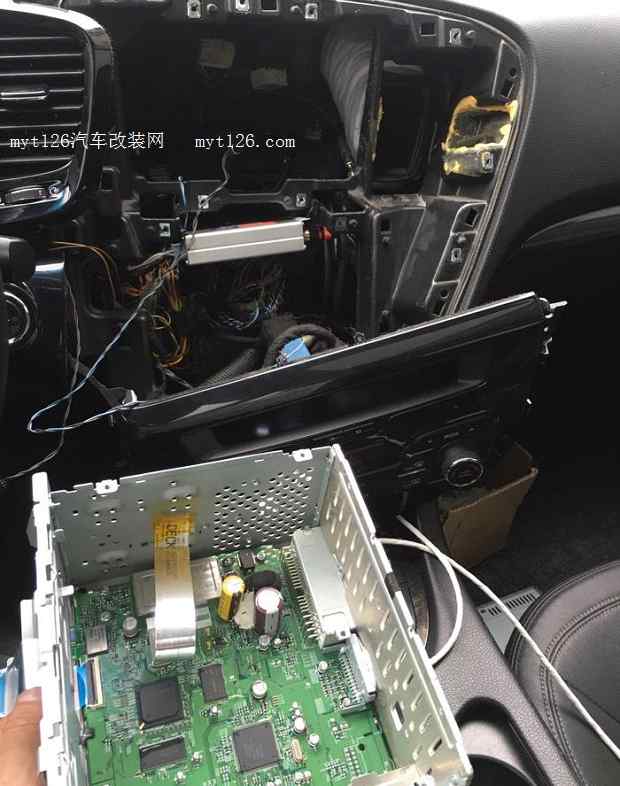

话不多说立马拆机

要改的就是这个功放IC芯片

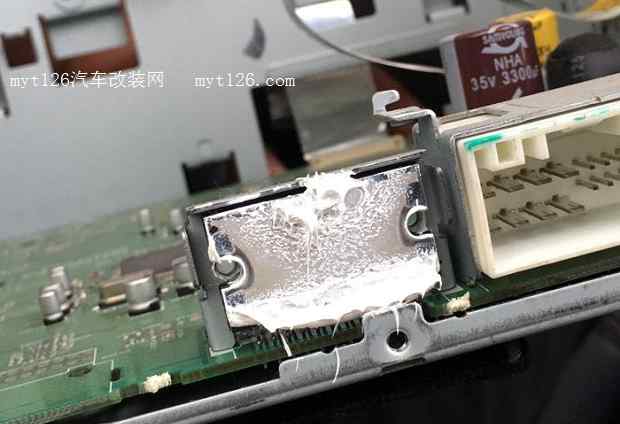

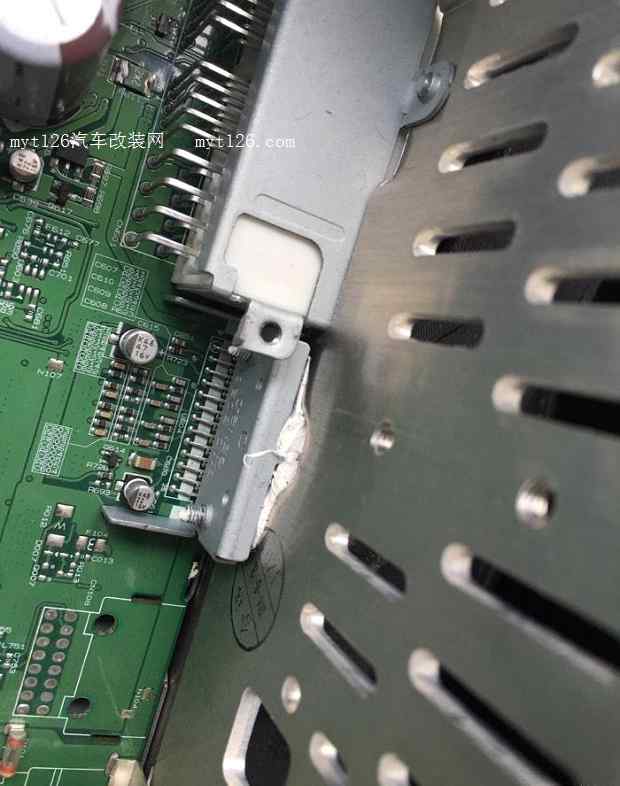

位于机子的边缘，靠近铝板，因为这芯片得散热，还粘的导热胶

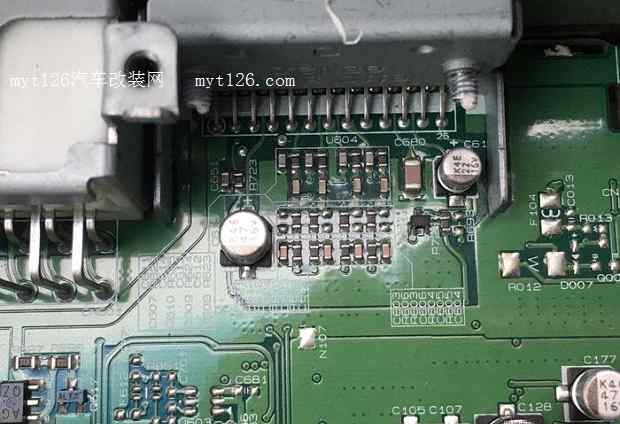

特写来一张

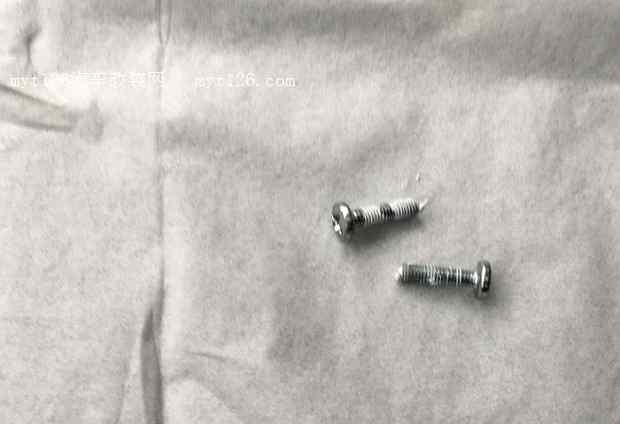

拆下两颗螺丝

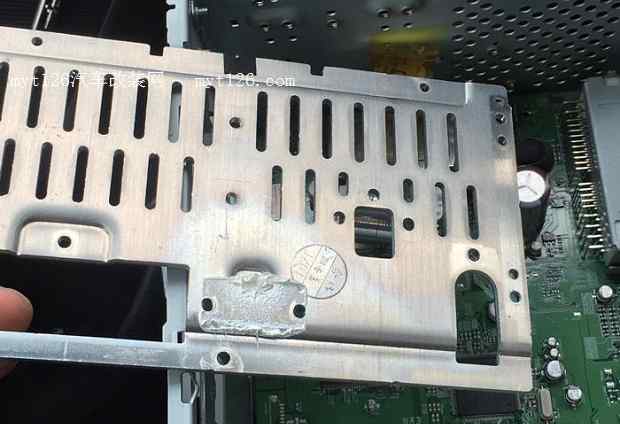

把散热铝片拆掉，也就是机子后屁 股那块板

芯片后面是金属材质，需要散热，金属导热系数高
-------分页-------

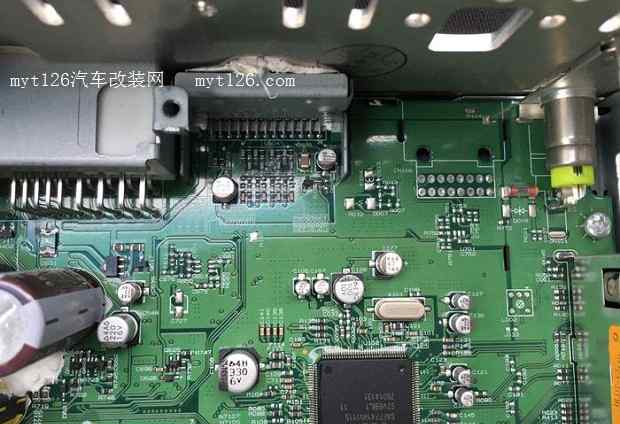

还有一个需要改的地方就是这个棕色的电容，电容改大会师使低音效果更好

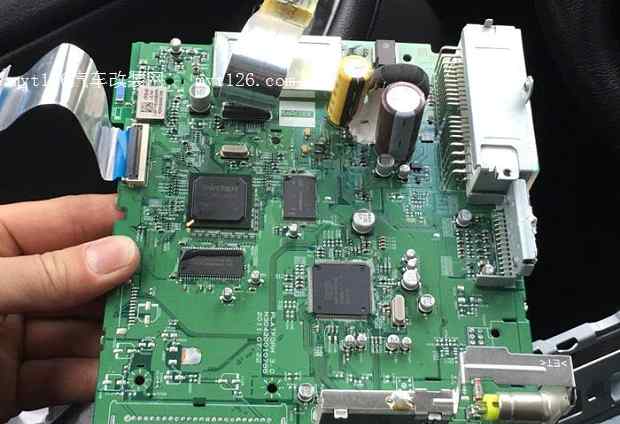

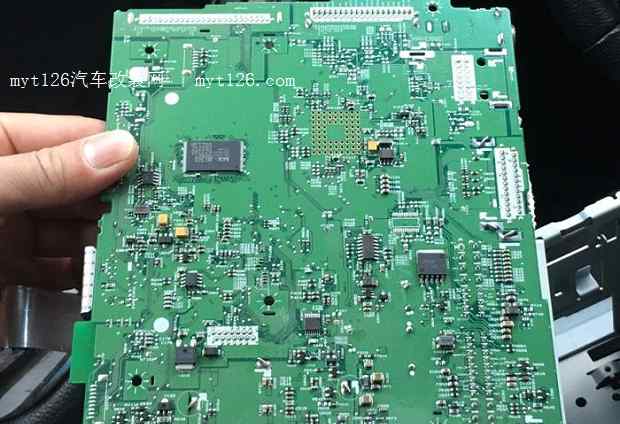

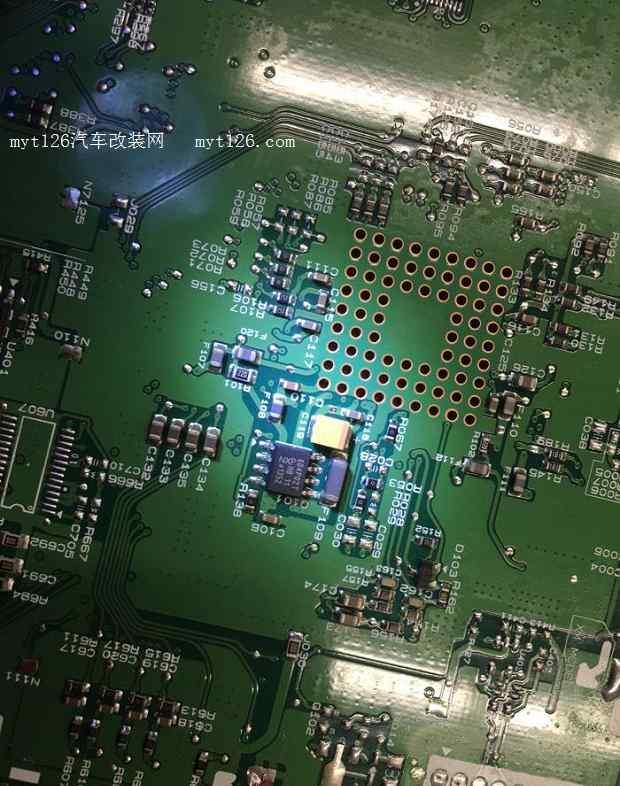

看一下机子的整体结构，这个是反面

这面是正面

准备电烙铁，先把芯片的保护固定外壳拆掉

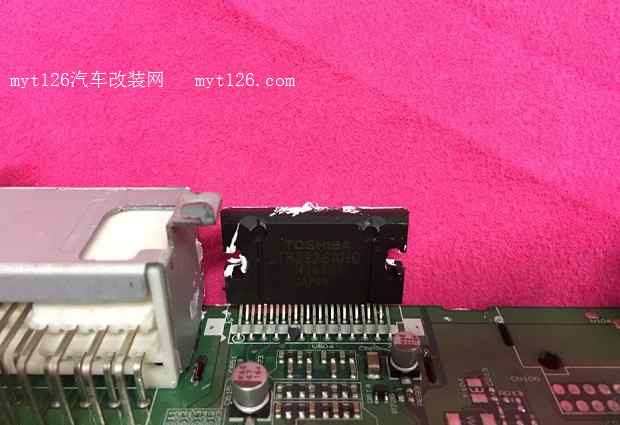

拆下后可以看到芯片正面，原车用的是东芝的IC，型号是TB2926AHQ，25脚。之前网传说起亚现代的cd机是阿尔派的，我看也是假的，全部拆开也没发现阿尔派一个标志。

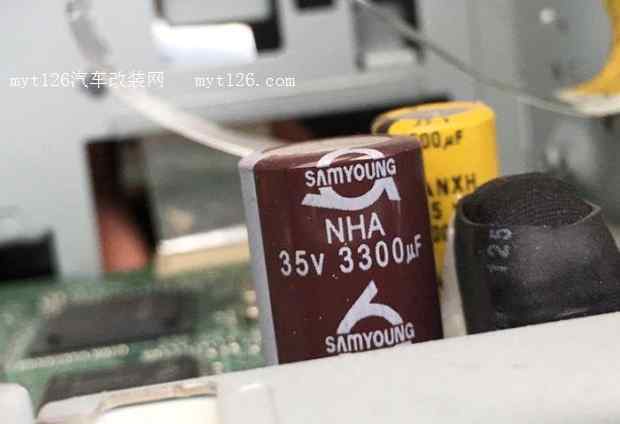

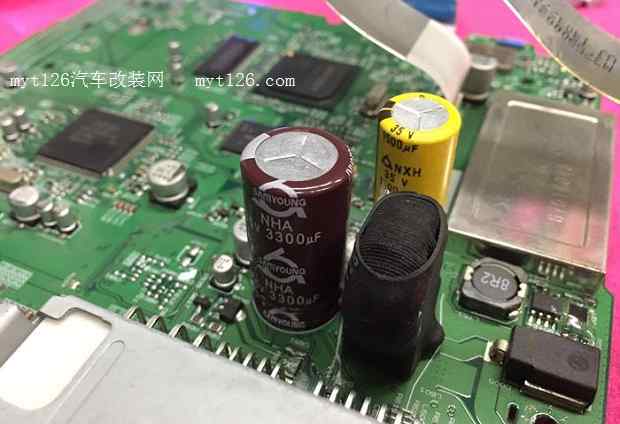

原车用电电容是35V3300μF

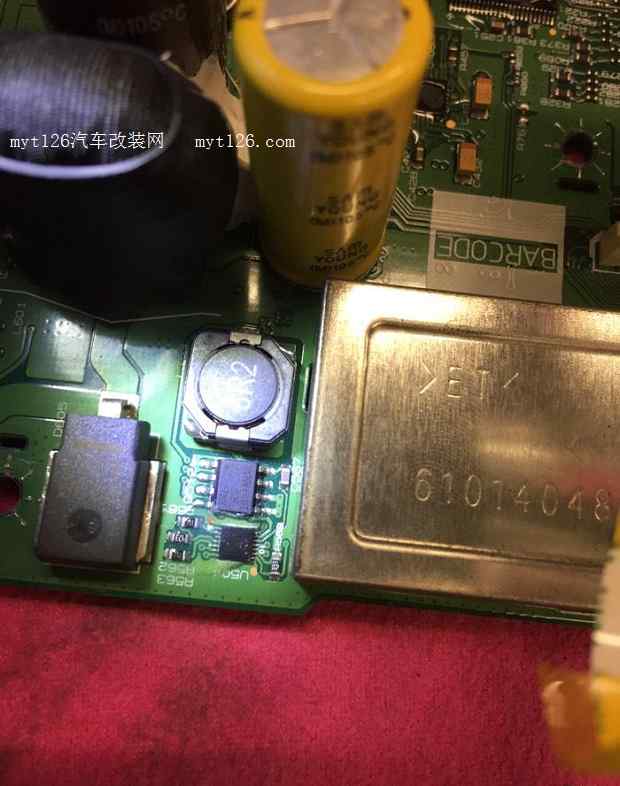

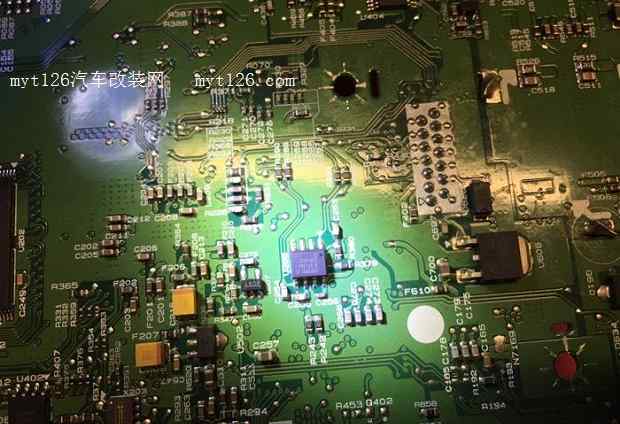

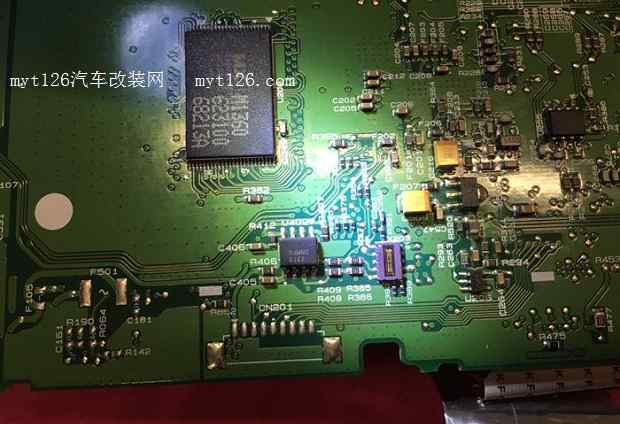

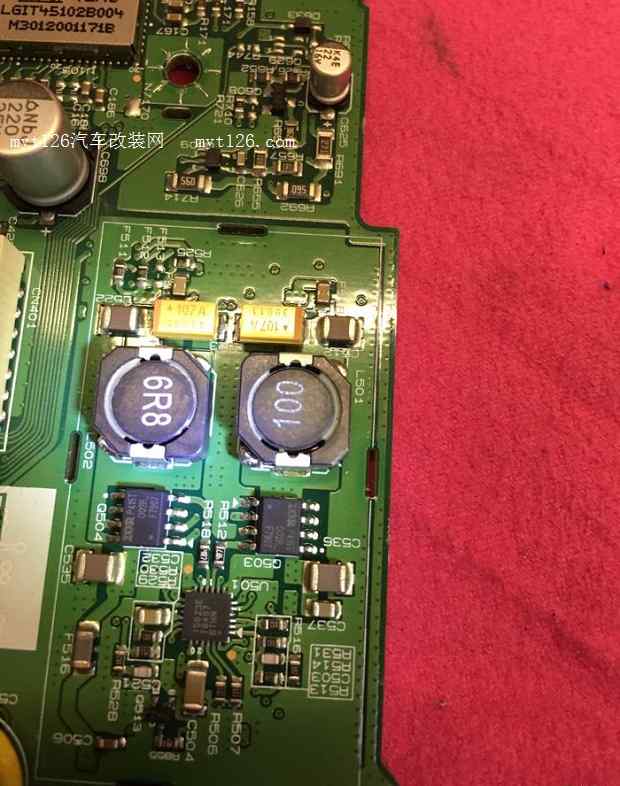

本想把运放也换掉，但是板子上找来找去也没找到，

八脚或者16脚的，一个都没看到，说是打4558或4580，找来找去没看到，有识货的兄弟可以帮忙看一下哪个是




-------分页-------

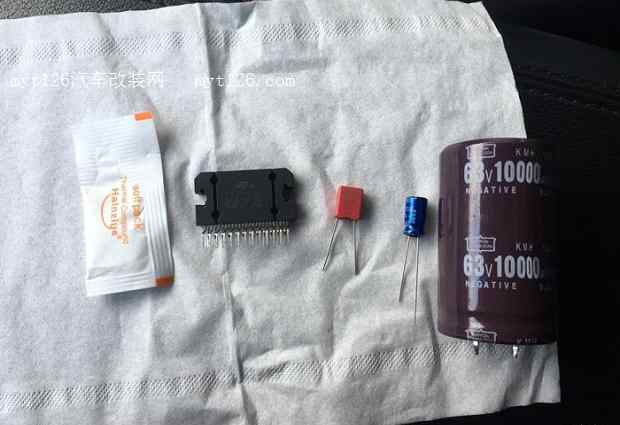

下面来看一下要换上去的货

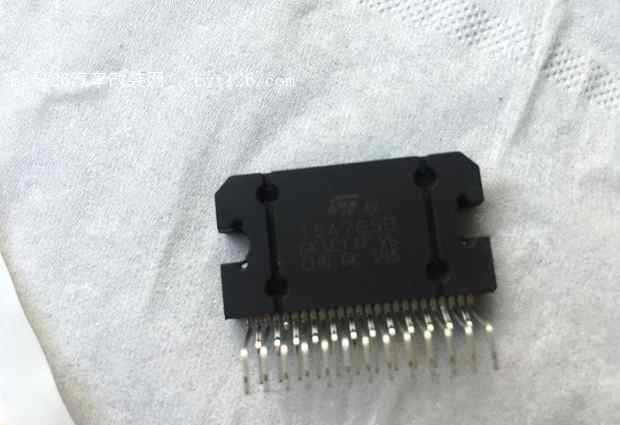

芯片为意法半导体生产的dta7850，这个被称为神一样的芯片上机确实音质好不少。有兴趣的车友自己装机体会。不是打广 告，国产的20多点，马来西亚的在50左右，感觉还是超值这个价钱。我买的是国产的全新。

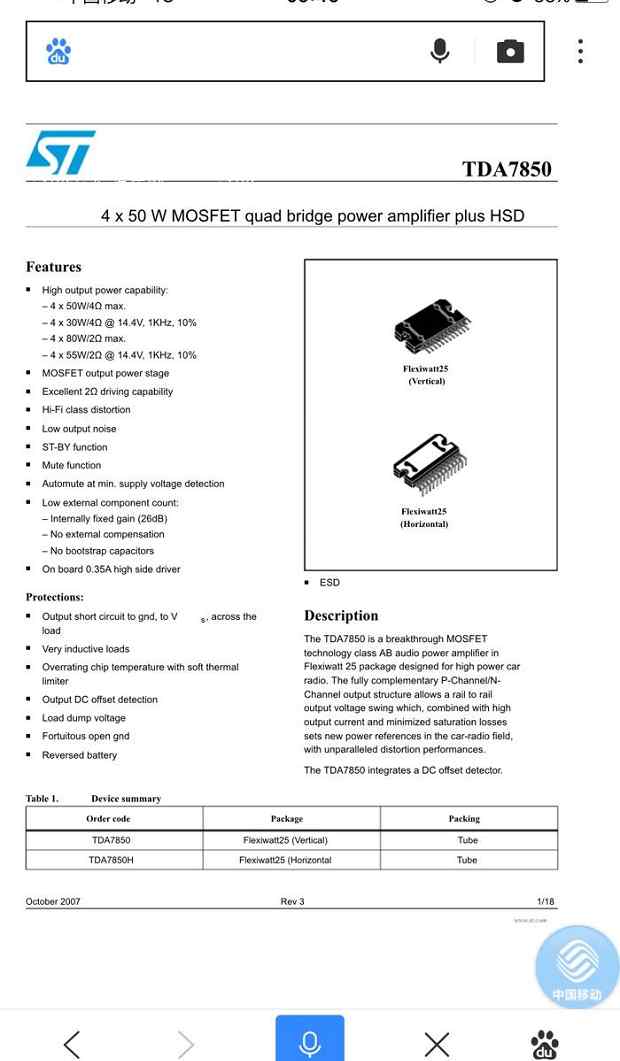

7850的参数

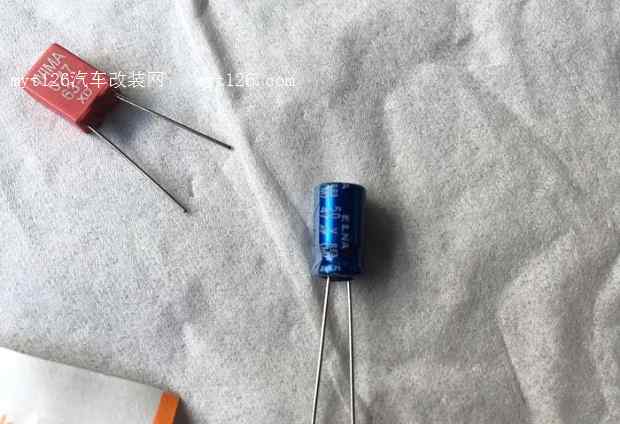

两个电容，一个是日本伊娜蓝袍电容，红的是德国威马电容

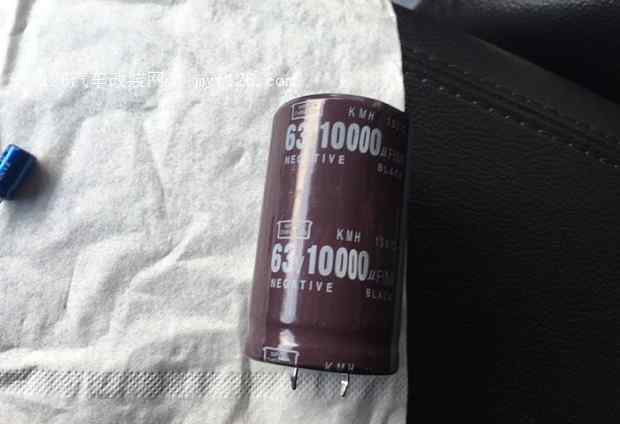

黑金刚63V10000μf，比原车翻了不止一倍

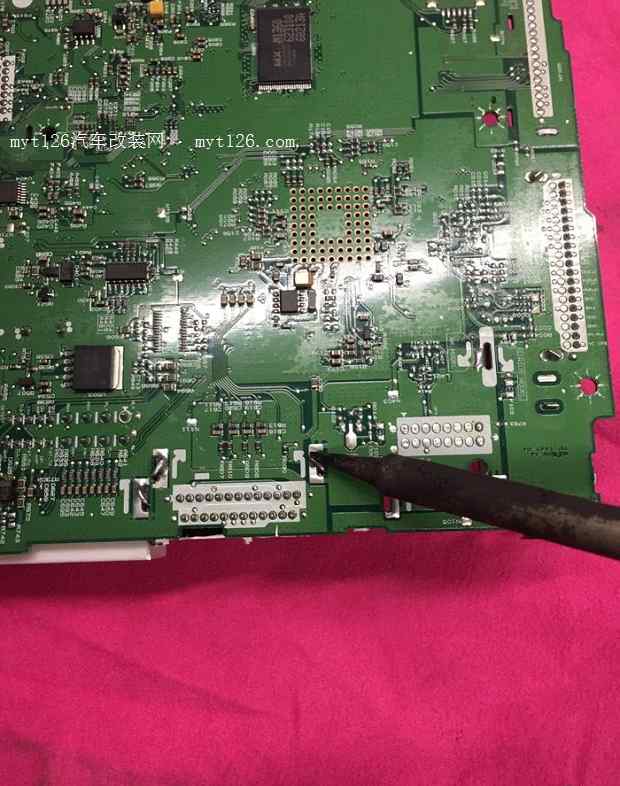

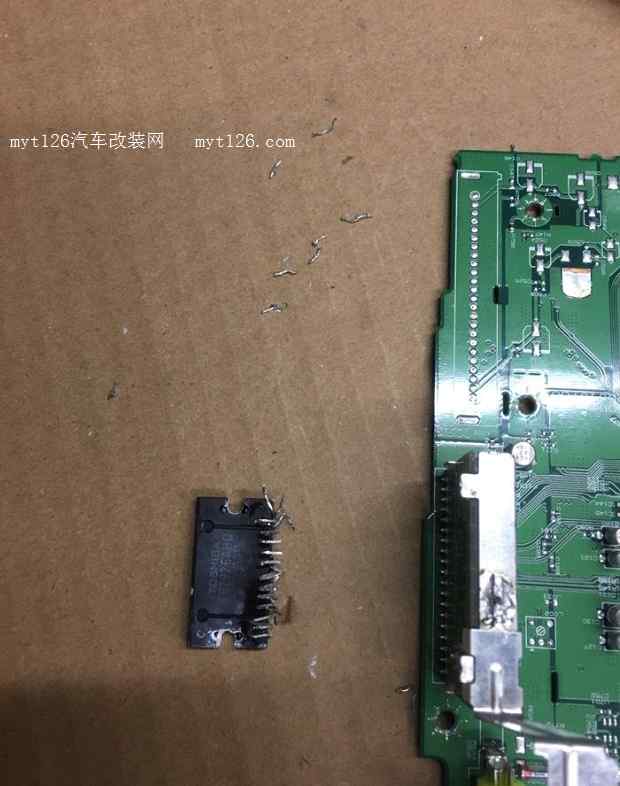

接下来拆原车芯片，没有风枪，只能电烙铁堆焊拆。第一次拆不熟练，后面拆有经验了省力好多。

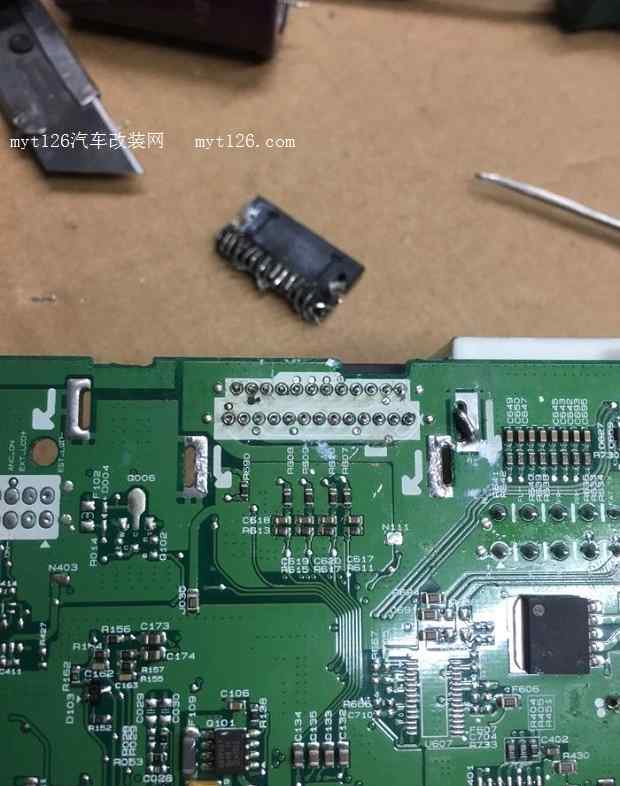

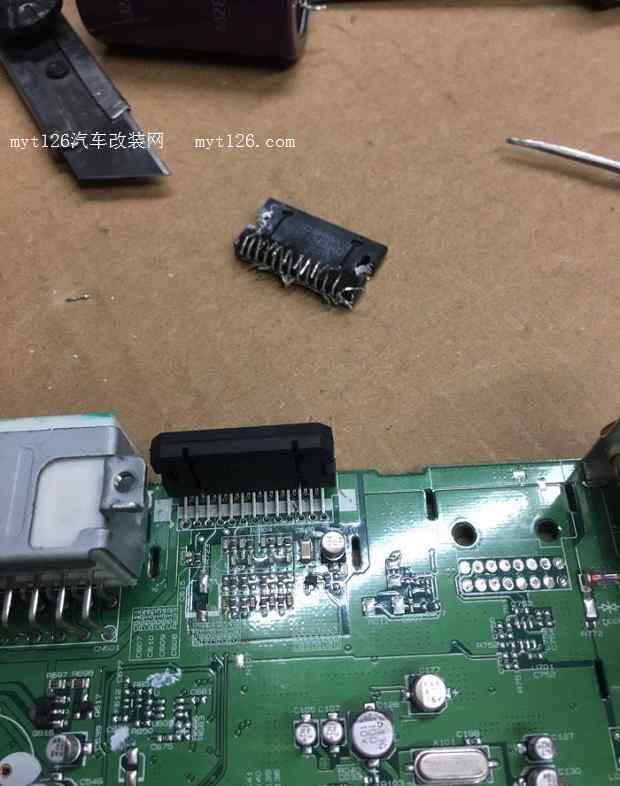

拆下后的板，孔里还都是锡，用电烙铁重新加热然后用气 枪吹出。

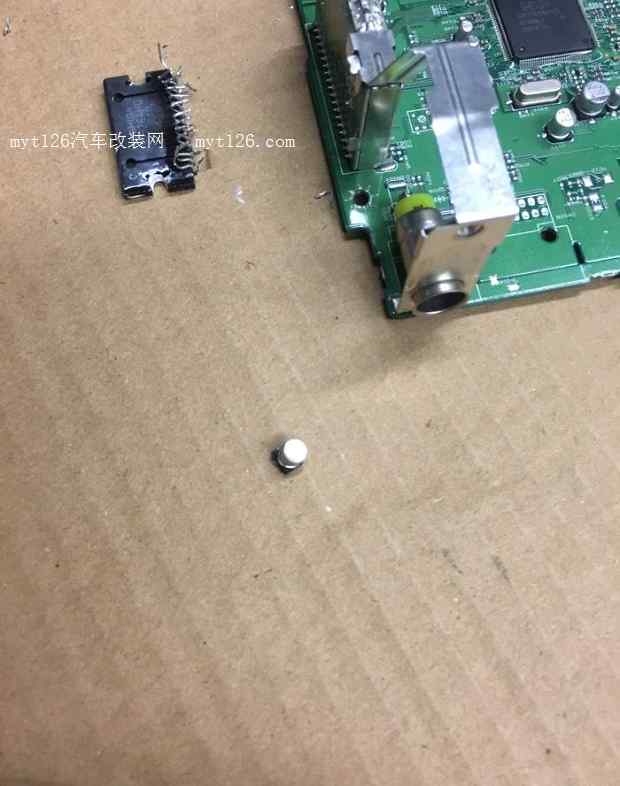

拆下芯片边上的电容

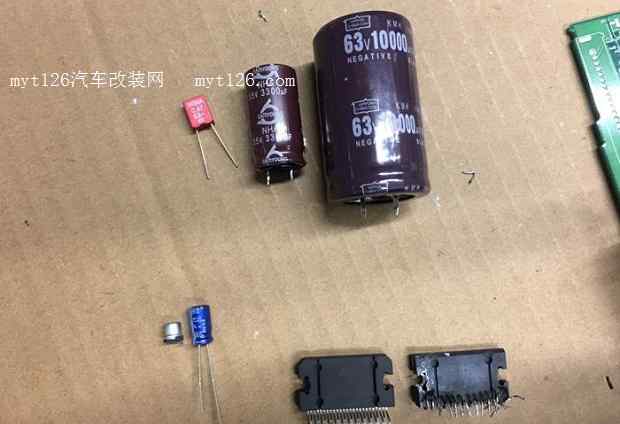

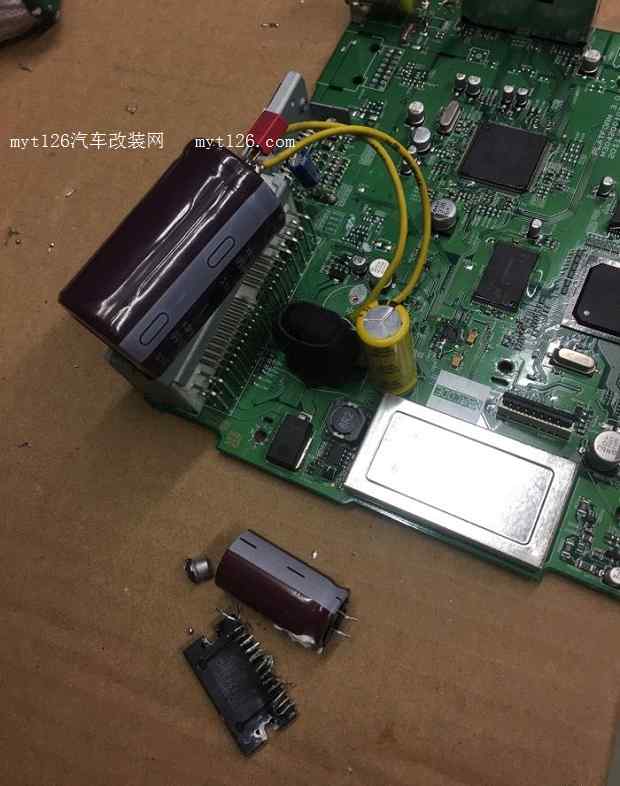

新旧对比，升级不只一点点
-------分页-------

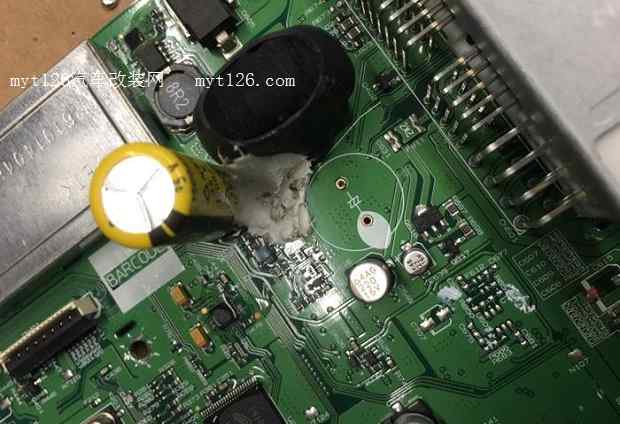

拆掉电容后的焊盘

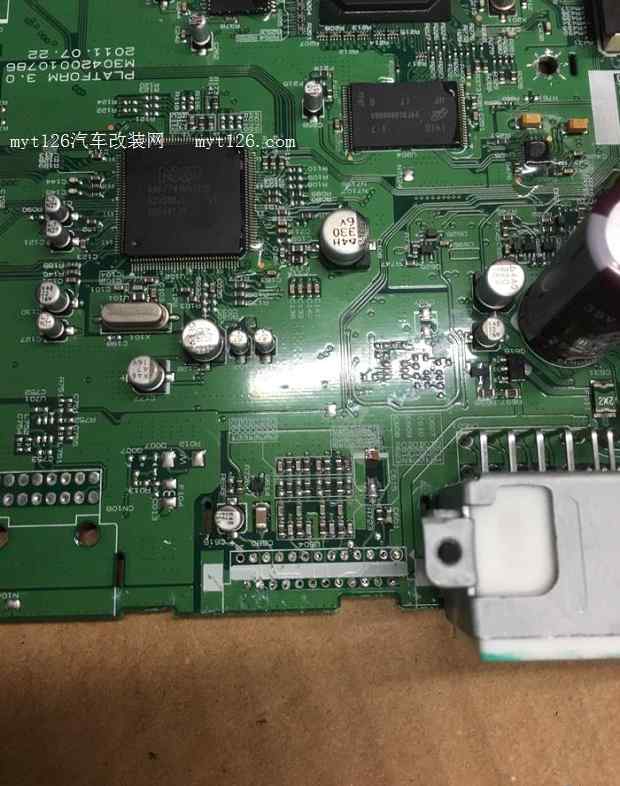

把芯片这里也清理干净了

装上7850

在反面焊上，这里要注意焊上芯片前先上芯片上的支架铁片，不然位置不对有高低的话会导致芯片上的两个螺丝没法上

因为加的电容太大，焊盘上无法立足。所以加两根导线出来

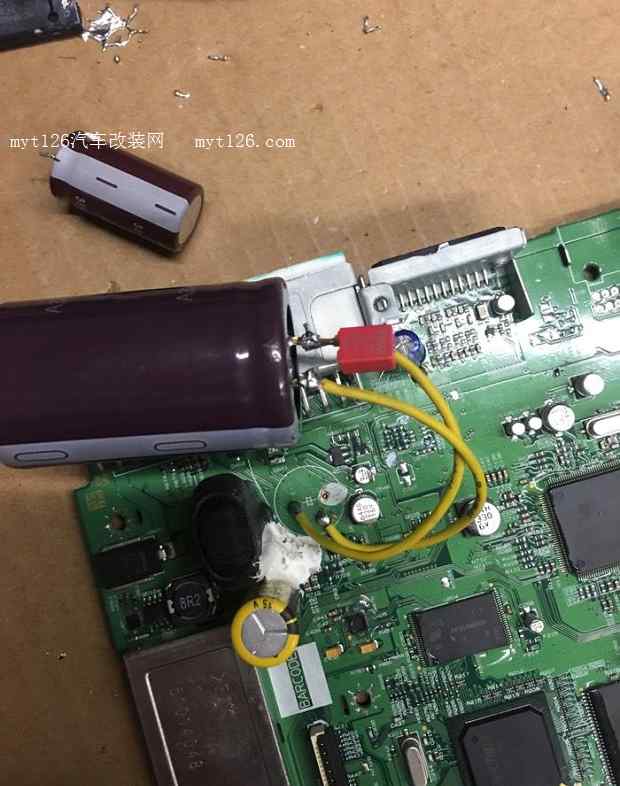

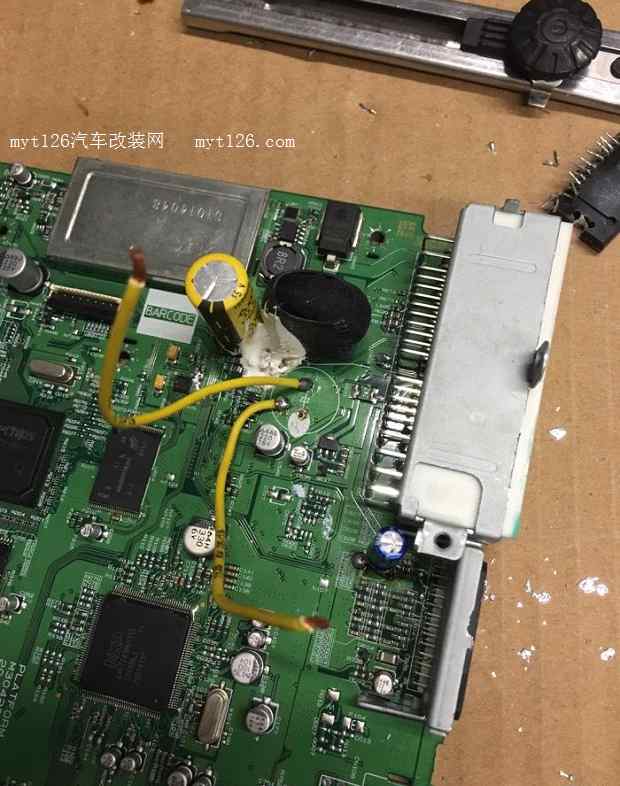

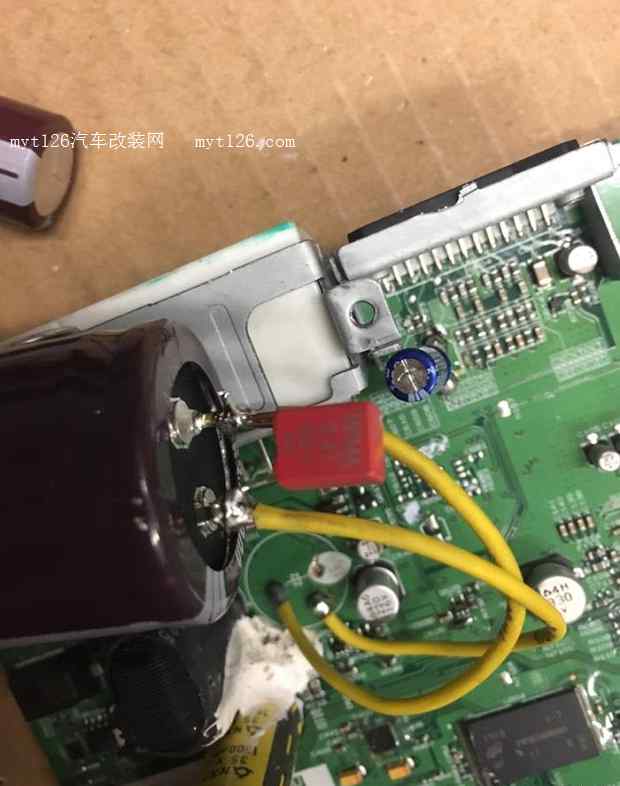

导线焊上电容，再并联一个威马电容，这个小电容起到过滤作用

技术有点菜，焊的不够美观

整体完成任务

然后装上外壳

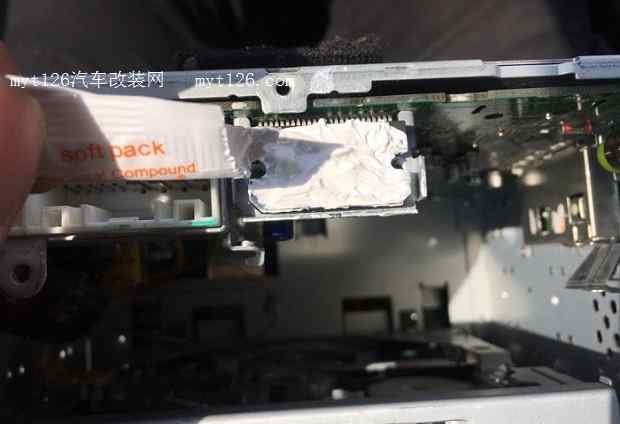

芯片这里加上导热胶
-------分页-------


再固定一下电容，外壳上扎带扎紧。电容太大，只有这地方能固定。完美！

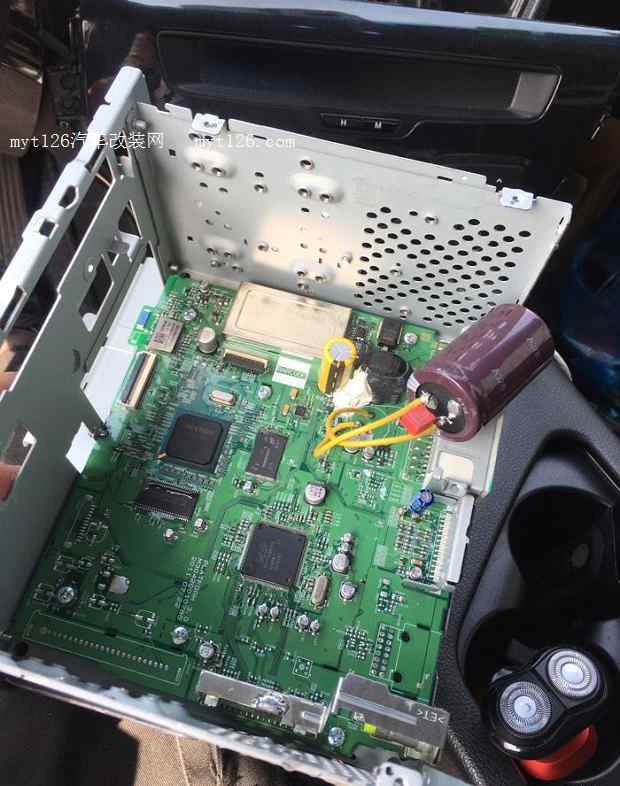

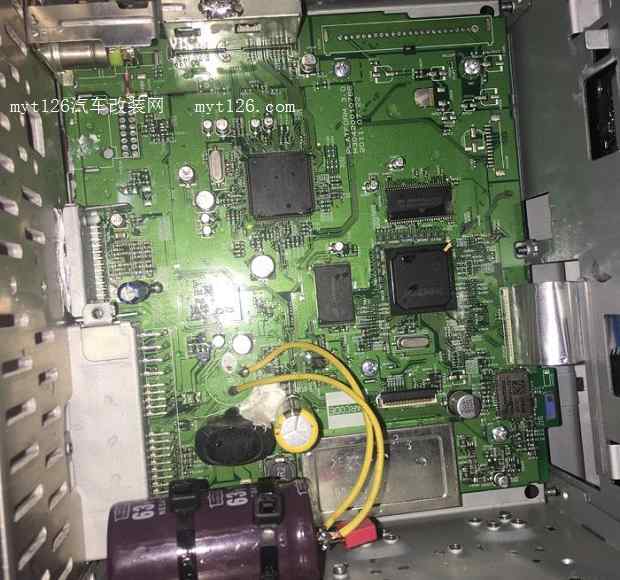

看一下整体效果，大电容太抢眼

完成作业，装机测试，音质完美。

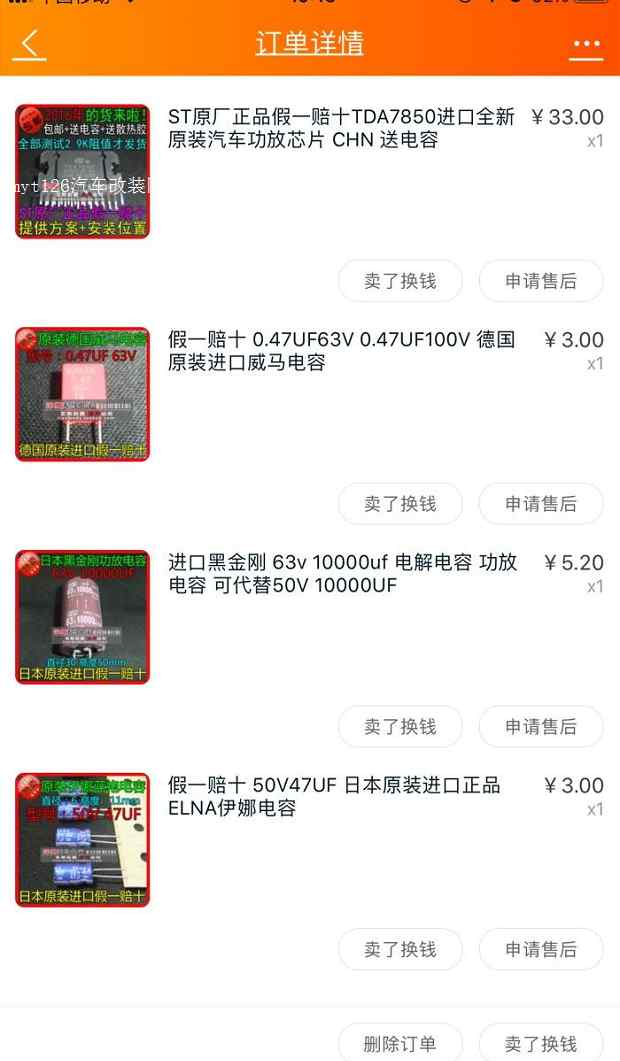

送上个配件参考价格，现在应该便宜一点了整体费用50人民币。但是升级效果必定超50人民币，就是过程复杂了点，需要有点动手能力的，特别是锡焊，没点经验拆不下来，如有有想法的可以买材料回来，把cd机拆下来分解掉让修手机的去焊，那种都是锡焊高手。本人花费时间在一个晚上左右，熟练的话一个小时全部搞定。
