自己动手艾瑞泽GX加装盲区辅助

    欠了很久很久的预告，主要是没时间又没心思动手，设备买了太久太久了，最近工作原因，晚上大把时间需要消磨，于是发生了以下事件


先量的需求长度，买了插头来做线束，尾插屁 股有胶头，不放心，安装的时候感觉松垮垮的，又打的结构胶防水，第一步就踩了大坑，详情见后面


全家福来一张


上次修车给我喷保险杠的没装到位，因为马上就要装盲区还要拆了就没找他，自己安装的时候这个位置要注意卡进去


四周螺丝找一圈拆掉就行了，没啥技术含量


以前装盲区的时候没拆灯，后面还刮到保险杠了，这次直接把灯卸了拉倒


大坑来了，gx的模块尾插朝外，我量的线束是按朝内做的，给我气哭掉


这是虎八的，gx为什么要搞特立独行呢，后面重新剪线延长做防水


先插看看再包绒胶布，沿着保险杠捆扎到原车线束入车口这边
-------分页-------



一度以为是我买错模块，结果图纸上也是口朝外


跟着这个线束走


把套管的胶布拆开，套管是有切口的，防水圈那边跟线管分离完线先放进去再里外里外慢慢把线束带进去


捆扎完毕准备装车


忽视我那个凌 乱的后备箱，我马上整改


全部装装好，先扣中间，车牌那个位置挂上，再一边一边压轮胎后面的卡扣，然后把刚才拆的螺丝再上上去


我有修车的潜质


开始走车内，后备箱地垫拿掉，左边有一组线束跟着它绑





路过的地方看到个接地点，我把地线直接接这边了省事，没拆螺丝，破线接的
-------分页-------



到后排也是小零件拆掉，这个软包在座椅下面有个螺丝，把后排座椅用力往上拔一下卡扣就掉了，装坐垫的时候休息先往靠背方向压进去再对底下的卡扣


跟着线束捆扎


刚才拆软包件的时候侧边有C柱内饰板的螺丝，拆掉内饰板再沿着下方一块一块把门框内饰拆掉，门框底部的饰板有螺丝也拆掉


B柱饰板螺丝在B柱中间有个小扣板，翘掉扣板拆螺丝，完了小心用力拉掉饰板就能拿下来了


一直走到驾驶位，线束留出来


我原来装了全景影像，换了后视镜高配总成带了盲区后视镜镜片，这边以前自己拉线预留着要装盲区，悔死了，车门线束预留了这断盲区灯的电源线，现在重新买个插针来优化一下

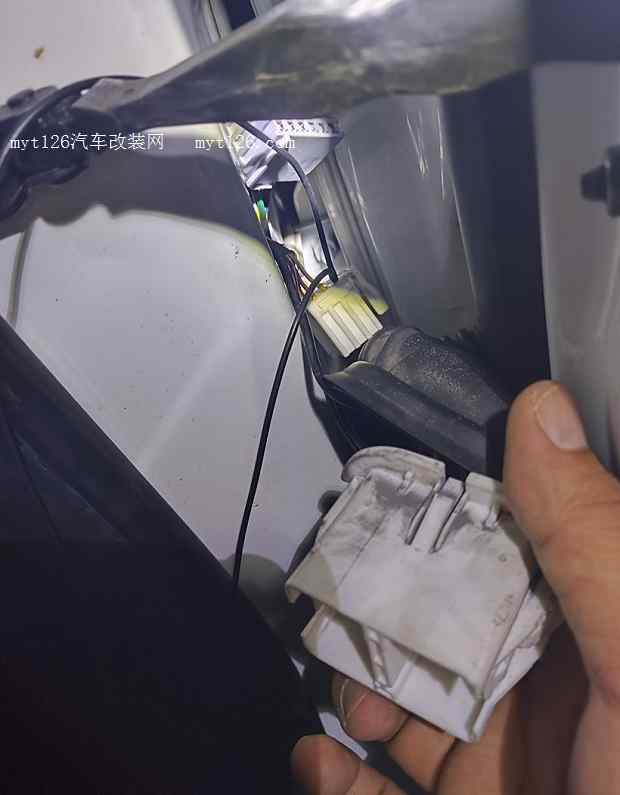

这是车内的车门线束接头尾插


这是后视镜那边的尾插


压好捅进去就行，有个卡扣先拔掉才能捅，几号脚我忘记了，很好认，看车门方向多了两根 插这个插头没有的，就直接怼就行
-------分页-------



橙色跟棕色


怼好引到车内


这个卡扣，是在车身方向的


右边也一样操作，线束固定好，别绑那个圆柱支架，绑高一点，不然影响副架储蓄箱开关


开始接线咯















最后附送电路图一份，我网 关直接接obd上了，破线接，取电在左侧保险盒，10安保险丝，接的ign启动电源，别接到常电去了，会把电瓶搞没电的，最后路试完美，视频放评论区。差不多理离车五六米，速度相对接近就会反应，轿车无所谓都能看见，这两天遇到电动车，后视镜完全没看到，它“看到”了，就是要这个效果，雨天照明不良的时候能出大力
